Ringkasan Produk
Cisco QSFP-40/100-SRBD adalah modul transceiver optik dual-rate berkinerja tinggi yang dirancang untuk mendukung transmisi Ethernet 40G dan 100G.Ini memanfaatkan teknologi SR-BiDi (Short Range Bi-Directional) yang canggih dan beroperasi melalui serat multimode (MMF) dengan konektor dupleks LC, memungkinkan kabel yang disederhanakan dan peningkatan jaringan yang hemat biaya.
Modul ini banyak digunakan di pusat data modern dan jaringan perusahaan di mana penggunaan ulang infrastruktur sangat penting.Ini memungkinkan migrasi mulus dari 40G ke 100G tanpa memerlukan perubahan kabel serat yang ada, menjadikannya solusi yang sangat efisien dan terukur untuk perluasan jaringan.
Dengan menggunakan teknologi transmisi panjang gelombang ganda (biasanya 850nm dan 900nm), QSFP-40/100-SRBD mendukung transfer data berkecepatan tinggi hingga 100 meter melalui OM4 MMF,Memastikan konektivitas jangka pendek yang dapat diandalkan di lingkungan dengan kepadatan tinggi.

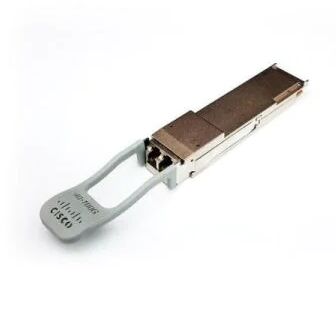

Gambar 1 menunjukkan panel depan QSFP-40/100G-SRBD=.
Fitur Utama
- Dukungan tingkat ganda: 40GBASE-SR-BiDi dan 100GBASE-SR-BiDi
- LC duplex interface (tidak diperlukan MPO/MTP)
- Jarak transmisi hingga 100m melalui MMF OM4
- Mendukung serat multimode OM3 dan OM4
- Konsumsi daya rendah untuk operasi hemat energi
- Faktor bentuk QSFP yang dapat dicolok panas
- Memungkinkan migrasi 40G ke 100G yang mulus
- Ideal untuk interkoneksi jangka pendek pusat data
Spesifikasi Cepat
| Artikel |
Deskripsi |
| Nama produk |
Cisco QSFP-40/100-SRBD |
| Faktor Bentuk |
QSFP / QSFP28 |
| Tingkat Data |
40 Gbps / 100 Gbps |
| Jenis Serat |
Fiber Multimode (MMF) |
| Jenis konektor |
LC Duplex |
| Panjang gelombang |
850nm / 900nm |
| Jarak maksimum |
70m (OM3), 100m (OM4) |
| Konsumsi Daya |
~3,5W |
| Pemantauan Diagnostik Digital |
Didukung |
| Aplikasi |
Pusat Data, Jaringan Perusahaan |
Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Teknologi Transmisi |
SR-BiDi (Bidirectional lebih dari 2 serat) |
| Antarmuka optik |
LC Duplex |
| Kepatuhan |
IEEE 802.3bm, QSFP MSA |
| Suhu operasi |
10°C sampai 60°C |
| Suhu penyimpanan |
-40°C sampai 85°C |
| Dukungan Protokol |
Ethernet 40G / 100G |
| Kompatibilitas Serat |
MMF OM3 / OM4 |
Bagaimana Teknologi SR-BiDi Bekerja
QSFP-40/100-SRBD menggunakan teknologi optik SR-BiDi, yang memungkinkan transmisi data bidirectional hanya melalui dua untaian serat multimode, alih-alih arsitektur MPO 8-serat tradisional.
Setiap serat membawa data ke kedua arah menggunakan panjang gelombang yang berbeda, secara signifikan mengurangi penggunaan serat sambil mempertahankan kinerja kecepatan tinggi.
Arsitektur ini memberikan beberapa keuntungan:
- Mengurangi kompleksitas kabel serat
- Mengurangi biaya instalasi dan infrastruktur
- Memungkinkan penggunaan kembali jaringan serat yang ada
- Mempermudah manajemen kabel pusat data
Aplikasi
- Interkoneksi pusat data (DCI)
- Jaringan inti dan agregasi perusahaan
- Infrastruktur komputasi awan
- Cluster komputasi berkinerja tinggi (HPC)
- Interkoneksi switch Cisco (platform Nexus / Catalyst)
Catatan Kompatibilitas
Modul Cisco QSFP-40/100-SRBD kompatibel dengan beberapa platform jaringan Cisco. Namun, kompatibilitas dapat bervariasi tergantung pada versi perangkat lunak dan model perangkat keras.Selalu verifikasi dukungan sebelum penyebaran.
Perbandingan: QSFP-40/100-SRBD vs QSFP-100G-SR4
| Fitur |
QSFP-40/100-SRBD |
QSFP-100G-SR4 |
| Jenis konektor |
LC Duplex |
MPO/MTP |
| Kebutuhan Serat |
MMF 2 serat |
MMF 8-serat |
| Upgrade Path |
40G → 100G |
Hanya 100G |
| Kompleksitas Kabel |
Rendah |
Lebih tinggi |
| Biaya Infrastruktur |
Di bawah |
Lebih tinggi |
| Kasus Penggunaan Terbaik |
Migrasi jaringan |
Penyebaran baru dengan kepadatan tinggi |
Kesimpulan:
QSFP-40/100-SRBD sangat ideal untuk lingkungan yang membutuhkan peningkatan 100G biaya rendah tanpa mengganti infrastruktur serat yang ada, sementara SR4 lebih cocok untuk penyebaran lapangan hijau.
FAQ
Untuk apa Cisco QSFP-40/100-SRBD digunakan?
Ini digunakan untuk transmisi data berkecepatan tinggi di pusat data, mendukung 40G dan 100G Ethernet melalui serat multimode.
Apakah QSFP-40/100-SRBD membutuhkan kabel MPO?
Tidak, modul ini menggunakan konektor LC duplex, menghilangkan kebutuhan untuk sistem kabel MPO/MTP.
Berapa jarak transmisi maksimum?
- Hingga 70 meter pada MMF OM3
- Hingga 100 meter pada MMF OM4
Apakah modul ini kompatibel dengan switch Cisco?
Ya, itu dirancang untuk platform Cisco seperti Nexus dan Catalyst seri, tergantung pada kompatibilitas perangkat lunak dan perangkat keras.
Apa keuntungan utama dari teknologi SR-BiDi?
Ini mengurangi penggunaan serat dengan memungkinkan komunikasi bidirectional melalui dua serat, menyederhanakan kabel dan mengurangi biaya infrastruktur.
Dapatkah mendukung jaringan 40G dan 100G?
Ya, ini adalah modul dual-rate yang mendukung mode operasi 40G dan 100G.
Serat jenis apa yang dibutuhkan?
Ini mendukung serat multimode OM3 dan OM4 dengan konektor LC duplex.
Mengapa Memilih QSFP-40/100-SRBD?
- Desain dua tingkat yang bisa diandalkan di masa depan
- Upgrade hemat biaya dari 40G ke 100G
- Arsitektur kabel berbasis LC sederhana
- Mengurangi biaya infrastruktur dan penyebaran
- Ideal untuk evolusi pusat data modern
