Ringkasan Produk

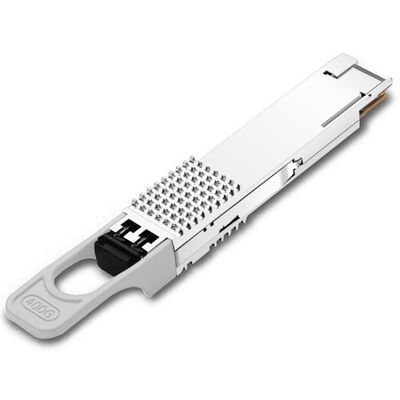

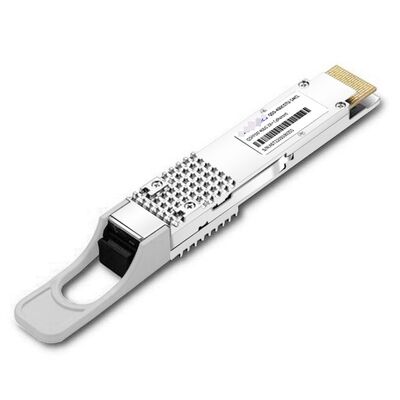

TS-QD-CO4H-ZRPC adalah premium, kinerja tinggi 400G QSFP-DD Open ZR + Coherent Optical Transceiver Module direkayasa khusus untuk modern Data Center Interconnect (DCI), jaringan metropolitan,dan aplikasi transportasi optik jarak jauh regionalModul ini sepenuhnya sesuai dengan standar Open ZR+ MSA dan OIF 400ZR, memungkinkan operator jaringan untuk meningkatkan bandwidth secara efisien sambil mengurangi kompleksitas penyebaran secara keseluruhan.
Transceiver koheren ini mengintegrasikan ASIC DSP 7nm mutakhir, laser C-band yang dapat disetel dengan lebar garis yang sangat sempit (menjangkau 1528.77nm hingga 1567.13nm), dan penerima koheren dengan sensitivitas tinggi.Dengan mendukung fleksibel, transmisi multi-rate (100G/200G/300G/400G) dikombinasikan dengan format modulasi PM-QPSK dan PM-16QAM yang canggih,TS-QD-CO4H-ZRPC memberikan keseimbangan optimal antara kapasitas serat maksimum dan jarak transmisi yang diperpanjang melalui tautan serat mode tunggal (SMF).

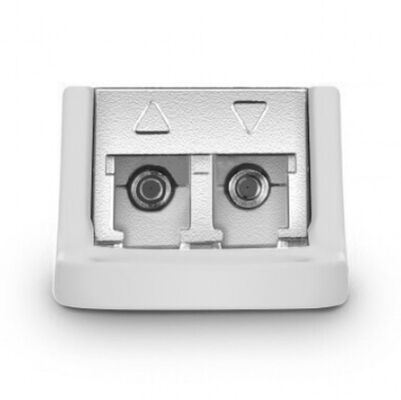

Gambar 1 menunjukkan panel depan 400G QSFP-DD OPEN ZR +.
Fitur dan Manfaat Utama
-
Multi-Rate Coherent Transmission: Mendukung modus operasi yang dapat disesuaikan di 100G, 200G, 300G, dan 400G untuk mencocokkan topologi jaringan yang berbeda.
-
Arsitektur Terbuka: Dibangun di atas kerangka kerja Open ZR + untuk memastikan interoperabilitas multi-vendor yang kuat dan melepaskan perangkat keras jaringan.
-
IP-over-DWDM Efficiency: Colokan langsung ke platform routing dan switching kepadatan tinggi, menghilangkan kebutuhan untuk rak transponder eksternal yang besar dan mandiri.
-
Jangkauan diperluas: Mencapai hingga 450 km pada kapasitas penuh 400G atau hingga 2000 km pada 100G ketika dipasangkan dengan sistem jalur amplifikasi.
-
Advanced FEC (Forward Error Correction): Fitur Open FEC (O-FEC) untuk keuntungan pengkodean yang unggul dan toleransi yang luar biasa terhadap gangguan optik.
Spesifikasi Teknis Rinci
| Kategori |
Parameter |
Profil Spesifikasi |
| Sifat Umum |
Model / Nomor Bagian |
TS-QD-CO4H-ZRPC / 400G QSFP-DD OPEN ZR+ |
|
Faktor Bentuk |
QSFP-DD (Hardware-Rev6.3, sesuai dengan CMIS-Rev5.2) |
| Kinerja optik |
Jangkauan Gelombang |
Full C-Band Tunable (1528.77nm ~ 1567.13nm) dengan stabilitas ±1.5 GHz |
|
Format Modulasi |
PM-QPSK (100G/200G), PM-16QAM (200G/300G/400G) |
|
Anggaran Hubungan Optik |
TX Power: -0,5 dBm (Default); RX Input Range: 0 sampai -18 dBm |
| Jangkauan & Toleransi |
Jarak Transmisi |
Diperkuat: 400G ≤ 450km / 100G ≤ 2000km Unamplified: ≤ 40km (400G) |
|
Toleransi CD |
±40.000 ps/nm (PM-QPSK); ±10.000 ps/nm (PM-16QAM) |
| Listrik & Antarmuka |
Konsumsi Daya |
Tipikal: 18W-22W. Maksimal: 24W (dalam beban penuh) |
|
Konektor / Antarmuka |
Konektor optik LC/UPC dupleks; CEI-56G-VSR listrik 76-pin |
Perbandingan Arsitektur: Open ZR+ vs. Standar OIF 400ZR
Memahami pilihan desain antara Open ZR + dan protokol standar 400ZR sangat penting untuk merancang tulang punggung yang efisien.Tabel di bawah ini menguraikan mengapa TS-QD-CO4H-ZRPC menawarkan fleksibilitas yang ditingkatkan untuk jaringan data regional:
| Kriteria Jaringan |
400G Open ZR+ (TS-QD-CO4H-ZRPC) |
Standar OIF 400ZR |
| Tujuan Aplikasi |
Metro, Regional, dan Multi-haul DWDM link |
Hubungan DCI titik-ke-titik jangka pendek |
| Jangkauan maksimal 400G |
Hingga 450 km - 1000 km (melalui sistem jalur yang diperkuat) |
Terbatas hingga 120 km maksimum |
| Operasi Multi-Rate |
Ya (Skala dinamis di 100G/200G/300G/400G) |
Hanya modus 400G tetap |
| Host Multiplexing |
Mendukung kontainer Ethernet dan OTN (OTU4/OTU CN) |
Sangat terbatas pada Ethernet (400GbE) |
| Koreksi Kesalahan Ke depan |
O-FEC (High-gain, 11,6dB net coding gain) |
C-FEC (Concatenated FEC, gain yang lebih rendah) |
FAQ
Q1: Apa manfaat arsitektur utama dari penyebaran Open ZR + atas transponder tradisional?
A: Mengimplementasikan modul Open ZR + seperti TS-QD-CO4H-ZRPC memungkinkan IP-over-DWDM (IPoDWDM). Dengan menempatkan optik koheren langsung di dalam saklar tepi atau router inti,Operator menghapus sasis transponder perantaraHal ini mengurangi jejak, memotong pengeluaran modal (CapEx), menurunkan tagihan pendinginan, dan menyederhanakan manajemen lapisan jaringan.
T2: Apakah modul ini dapat berinteraksi dengan lancar dengan Cisco, Arista, dan switch pihak ketiga lainnya?
A: Ya, itu bisa. Modul sesuai ketat dengan dimensi standar MSA QSFP-DD dan mengikuti kerangka konfigurasi CMIS 5.2 untuk memungkinkan interoperabilitas perangkat keras lintas merek yang kuat.Karena vendor perangkat keras individual memberlakukan verifikasi kode EEPROM yang berbeda, harap beri tahu tim rekayasa platform host target Anda (misalnya, Cisco Catalyst/NEXUS, Arista, Juniper, atau Huawei) saat memesan sehingga kami dapat menginisialisasi pencocokan firmware yang optimal.
T3: Bantuan teknis dan pasca penjualan apa yang Anda tawarkan untuk pengoperasian link yang koheren?
A: Penyebaran yang koheren membutuhkan parameter yang tepat mengenai konfigurasi sisi jalur, manajemen OSNR, dan keseimbangan daya optik.Kami menyediakan akses langsung ke insinyur lapangan jaringan optik senior yang membantu dengan perhitungan anggaran teknik link, konsultasi komisi jarak jauh, langkah pengujian pra-validasi, dan diagnostik pemecahan masalah langsung untuk menjamin margin BER yang bersih.
Q4: Apa kebijakan garansi dan prosedur penggantian perangkat keras Anda untuk klien bisnis internasional?
A: Semua transceiver optik kelas industri kami membawa garansi 1 tahun yang komprehensif yang mencakup desain atau pemasangan anomali.Infrastruktur Pengembalian Merchandise Authorization (RMA) internasional kami yang cepat mulai bekerjaSetelah review diagnostik teknik singkat, kit perangkat keras penggantian dipercepat biasanya diproses dan dikirim dalam waktu 3 sampai 5 hari kerja dari depot pengujian kami.
