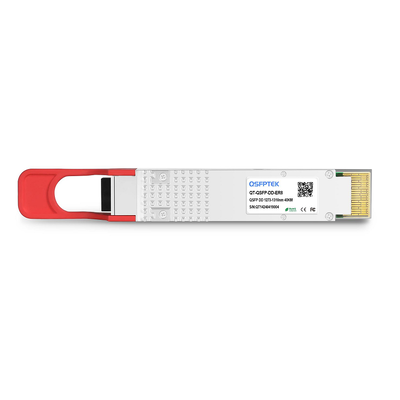

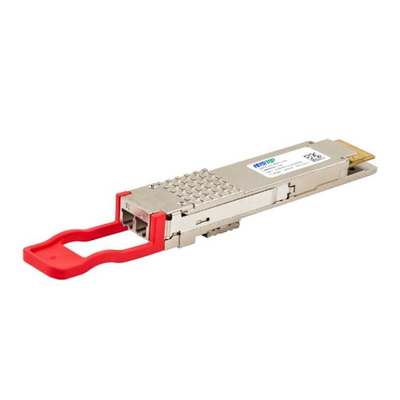

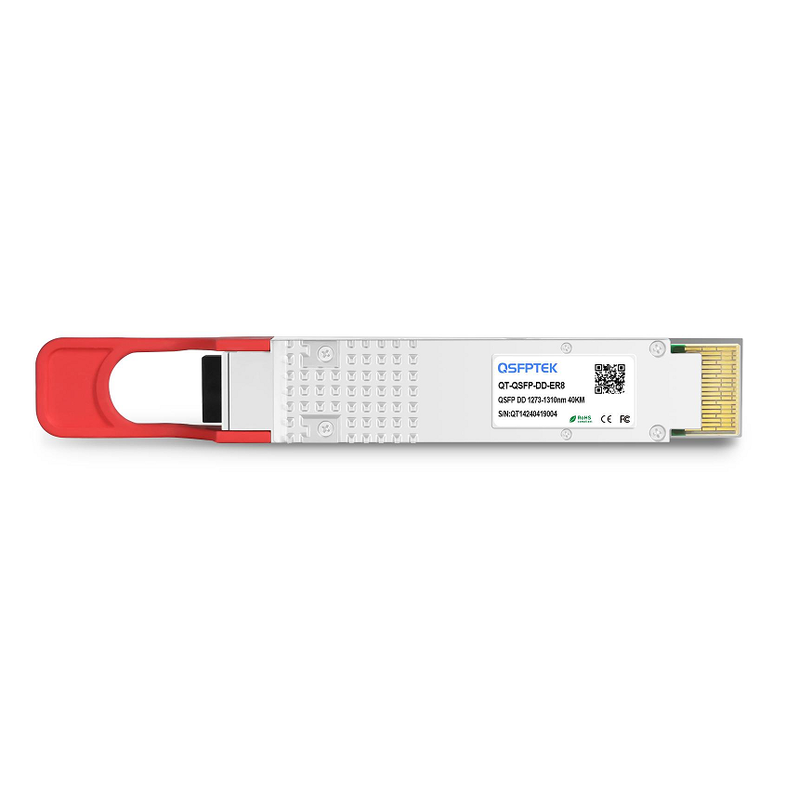

Deskripsi Umum
Modul ini dirancang untuk aplikasi komunikasi optik 40km, dan sesuai dengan IEEE 802.3bs untuk Ethernet 400GE. Modul ini berisi pemancar optik 8-jalur, penerima optik 8-jalur, dan blok manajemen modul termasuk antarmuka serial 2 kabel. Sinyal optik dimultipleks ke serat mode tunggal melalui konektor LC standar industri.
Aplikasi
- Ethernet 400GBASE-ER8
- Jaringan Telekomunikasi
- Interkoneksi Pusat Data
Fitur
- Sesuai dengan QSFP-DD MSA
- Sesuai dengan IEEE 802.3bs 400GBASE-ER8
- Dukungan pemantauan diagnostik digital

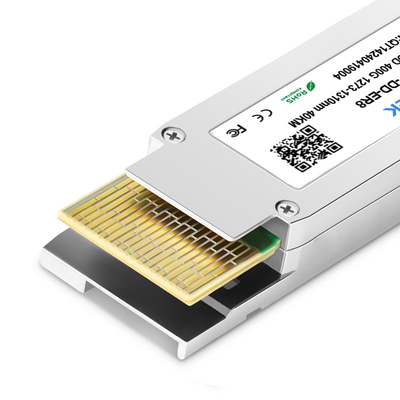

- Antarmuka listrik 76 pin yang dapat dicolokkan saat panas
- Desain MUX/DEMUX 8 jalur LAN-WDM
- Antarmuka Serial Listrik Saluran PAM4 53,125Gbit/dtk (400GAUI-8)
- Konsumsi daya maksimum 15,4W
- Konektor dupleks LC
- Mendukung laju bit 425Gb/dtk
- Jarak transmisi hingga 40km pada serat mode tunggal
- Suhu kasus operasi: 0℃ hingga 70℃
- Pasokan daya tunggal 3,3V
- Sesuai dengan RoHS 2.0
Informasi Pemesanan
| Nomor Suku Cadang | Laju Data (gbps) | Panjang Gelombang (nm) | Jarak Transmisi (km) | Suhu (oC) (Kasus Operasi) |
|---|
| QAPQD040F0CN1 | 400Gb/dtk | 1310nm | 40km SMF | 0°C~+70°C |
Diagram Blok Transceiver
Penetapan Pin dan Deskripsi
Pinout listrik modul QSFP-DD ditunjukkan pada Gambar 2 di bawah ini.
Peringkat Maksimum Absolut
Perlu dicatat bahwa operasi di luar batas peringkat maksimum absolut individu dapat menyebabkan kerusakan permanen pada modul ini.
| Parameter | Simbol | Min | Tip | Maks | Satuan | Catatan |
|---|
| Tegangan Pasokan Maksimum | Vcc | -0,5 | 3,3 | 3,6 | V | |
| Suhu Penyimpanan | Ts | -40 | | 85 | ℃ | |
| Kelembaban Relatif | RH | 10 | | 85 | % | 1 |
| Ambang Batas Kerusakan, setiap jalur | THd | -3,4 | | | dBm | |
Lingkungan Operasi
Karakteristik listrik dan optik di bawah ini ditentukan dalam lingkungan operasi ini, kecuali dinyatakan lain.
| Parameter | Simbol | Min | Tip | Maks | Satuan |
|---|
| Tegangan Pasokan | Vcc | 3,135 | 3,3 | 3,465 | V |
| Suhu Kasus | Top | 0 | | 70 | ℃ |
| Jarak Tautan dengan G.652 | | | | 40 | km |
Dimensi Mekanis
FAQ
Q1: Apa itu transceiver QAPQD040F0CN1 QSFP-DD ER8?
A: QAPQD040F0CN1 adalah transceiver optik 400G QSFP-DD ER8 yang dirancang untuk aplikasi Ethernet berkecepatan tinggi dan interkoneksi pusat data (DCI). Ini mendukung transmisi 400Gb/dtk melalui serat mode tunggal (SMF) pada 1310nm dengan jangkauan maksimum 40km.
Q2: Jenis serat dan konektor apa yang digunakan modul ini?
A: Modul ini dirancang untuk serat mode tunggal OS2 (SMF) dan dilengkapi dengan konektor LC dupleks, memberikan transmisi optik jarak jauh yang andal.
Q3: Aplikasi apa yang cocok untuk QAPQD040F0CN1?
A: Sangat ideal untuk:
- Interkoneksi Pusat Data (DCI)
- Jaringan Komputasi Awan
- Jaringan Backbone Perusahaan
- Metro Ethernet
- Transmisi Telekomunikasi
Q4: Apa perbedaan antara QSFP-DD ER8 dan QSFP-DD FR4?
A: Kedua modul mendukung Ethernet 400Gb/dtk, tetapi ER8 menyediakan jarak transmisi hingga 40km, sedangkan FR4 dirancang untuk jarak hingga 2km. ER8 adalah pilihan yang disukai untuk tautan optik jarak jauh.
Q5: Apakah QAPQD040F0CN1 mendukung Pemantauan Optik Digital (DOM)?
A: Ya. Modul ini mendukung Pemantauan Optik Digital (DOM/DDM), memungkinkan pengguna untuk memantau suhu operasi, tegangan, daya transmisi, dan daya penerimaan untuk pemeliharaan dan diagnostik jaringan yang lebih mudah.
Q6: Apakah QAPQD040F0CN1 kompatibel dengan vendor peralatan jaringan utama?
A: Ya. Modul ini dirancang agar kompatibel dengan sakelar dan router yang sesuai dengan QSFP-DD dan dapat dikodekan untuk merek jaringan utama berdasarkan permintaan, memastikan interoperabilitas yang andal dan penerapan plug-and-play.
