1. Ringkasan
Peraturan800G QSFP-DD DR8Transceiver optik adalah komponen penting untuk pusat data hyperscale modern, memberikan kecepatan data agregat 800Gbps untuk memenuhi permintaan bandwidth AI dan komputasi awan.panjang gelombang 1310nm, modul ini menggunakan8x100G PAM4modulasi untuk mentransmisikan data melalui serat mode tunggal (SMF) untuk jarak hingga500 meterDirancang untuk lingkungan dengan kepadatan tinggi, ini menjembatani kesenjangan antara solusi multi-mode jangka pendek dan optik mode tunggal jarak jauh,menawarkan jalur yang dioptimalkan biaya untuk interkoneksi tulang belakang ke daun.

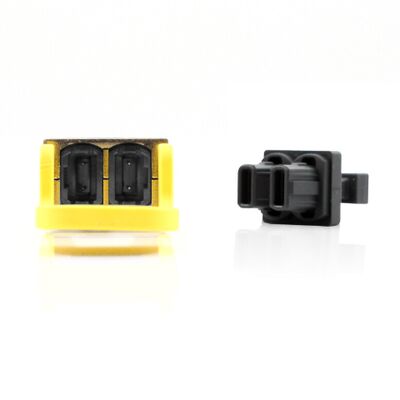

Gambar 1 menunjukkan panel depan 800G QSFP-DD DR8 MPO.
2. Apa: Definisi Teknis dari 800G DR8

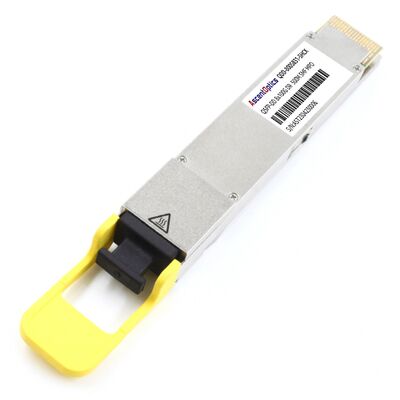

Peraturan800G QSFP-DD DR8(Double Density) adalah modul serat optik paralel yang dapat dicolok panas yang dirancang untuk tautan Ethernet throughput tinggi.
-
Modulasi: Ini memanfaatkanPAM4 (Pulse Amplitude Modulation 4-level)pada 106,25Gbps per jalur untuk mencapai throughput 800Gbps.
-
Mesin optik: Modul ini dilengkapi dengan array laser 1310nm yang sering menggunakanEML (Electro-absorption Modulated Laser)atauSilicon PhotonicsDan array fotodioda PIN.
-
Faktor Bentuk: Antarmuka QSFP-DD menggunakan antarmuka listrik 8-lane, mempertahankan kompatibilitas mundur dengan sistem QSFP lama sambil menggandakan kepadatan port.
-
Konektor: Biasanya mempekerjakanKonektor MPO-12 atau MPO-16 APC, memastikan pantulan belakang yang rendah untuk transmisi sinyal kesetiaan tinggi melalui serat mode tunggal paralel.
Specs Cepat.
| Parameter |
Spesifikasi |
| Faktor Bentuk |
QSFP-DD |
| Tingkat Data |
800Gbps |
| Jenis |
DR8 |
| Konektor |
MPO-12/APC |
| Panjang gelombang |
1310nm (CWDM4) |
| Transmisi |
500m SMF |
| Suhu |
0~70°C (Komersial) |
| Kepatuhan |
MSA, IEEE 802.3ck |
3Mengapa memilih 800G DR8 daripada SR8?
Manajer pusat data modern menghadapi kemacetan "jarak versus biaya".800G DR8memberikan jangkauan yang diperlukan untuk fasilitas yang lebih besar.
Keuntungan strategis utama:
-
Jangkauan yang diperpanjang (500m): Dirancang khusus untuk serat mode tunggal G.652, yang memungkinkan konektivitas lintas baris dan lintas aula yang tidak dapat dicapai oleh SR8.
-
Efisiensi Tenaga & Panas: Dibangun di atasArsitektur DSP 7nm, modul mengoptimalkan konsumsi daya (biasanya <16W), yang sangat penting untuk menjaga PUE (Efektivitas Penggunaan Daya) yang stabil di cluster AI.
-
Kemampuan Penembusan Masa Depan: DR8 sangat cocok untuk konfigurasi breakout, memungkinkan satu port 800G untuk terhubung ke dua modul 400G DR4 atau delapan modul 100G DR1.
-
Stabilitas Mode Tunggal: Tidak seperti modul multi-mode berbasis VCSEL, optik mode tunggal 1310nm menawarkan stabilitas sinyal yang unggul dan dispersi yang lebih rendah dari jarak.
4Bagaimana: Aplikasi dan Implementasi Ahli
Dalam skenario jaringan AI industri,800G QSFP-DD DR8ditempatkan di lapisan tulang belakang kain.
-
Pemasangan: Ketika menghubungkan switch 800G, insinyur harus menggunakanKabel MPO APC (Angled Physical Contact)untuk menghindari degradasi sinyal yang disebabkan oleh sinyal PAM4 reflektansi tinggi.
-
Kompatibilitas: Modul kami diuji secara ketat pada platform Arista, Cisco, dan NVIDIA/Mellanox untuk memastikan 100%Kepatuhan EEPROM/I2Cdan integrasi yang mulus denganCMIS 5.0alat pemantauan.
-
Skenario Pencegahan: Dengan menggunakan kabel MPO-ke-LC mode tunggal, 800G DR8 berfungsi sebagai "hub" kepadatan tinggi, menyederhanakan manajemen kabel di ruang pertemuan.
5. FAQ (Pertanyaan yang Sering Diajukan)
T1: Berapa jarak transmisi maksimum dari 800G DR8?A: 800G DR8 mendukung panjang link maksimum500 meterpada serat mode tunggal G.652 standar (SMF), menjadikannya ideal untuk interkoneksi pusat data skala kampus.
T2: Apakah 800G DR8 kompatibel dengan MPO-12 atau MPO-16?A: Itu tergantung pada versi perangkat keras tertentu.MPO-12/APCantarmuka untuk transmisi 8-saluran, tetapi beberapa versi kepadatan tinggi mungkin memerlukan MPO-16.
T3: Dapatkah saya menghubungkan 800G DR8 ke 800G SR8?A: Tidak. Modul ini tidak kompatibel karena mereka menggunakan panjang gelombang yang berbeda (1310nm vs 850nm) dan jenis serat yang berbeda (single-mode vs multi-mode).
T4: Apakah modul ini mendukung Digital Diagnostic Monitoring (DDM)?A: Ya, itu sepenuhnya mendukungDDM/DOMmelalui antarmuka CMIS, yang memungkinkan pemantauan suhu, tegangan, dan daya optik Tx/Rx secara real-time.
Q5: Apa manfaat Silicon Photonics dalam 800G DR8?A: Versi Silicon Photonics sering memberikan biaya per bit yang lebih rendah dan keandalan termal yang lebih baik dibandingkan dengan laser EML tradisional, terutama di lingkungan switch 800G kepadatan tinggi.
T6: Jaminan apa yang disediakan untuk 800G DR8?A: Kami menyediakanGaransi terbatas 3 tahundan dukungan teknis seumur hidup, termasuk verifikasi kompatibilitas dan pembaruan firmware untuk berbagai vendor switch.
6Kesimpulan
Peraturan800G QSFP-DD DR8adalah solusi definitif untuk bandwidth tinggi, jangkauan menengah konektivitas mode tunggal di era AI. Dengan menggabungkan stabilitas 1310nm dengan kepadatan faktor bentuk QSFP-DD,Hal ini memastikan jaringan Anda siap untuk dekade berikutnya dari pertumbuhan data.
