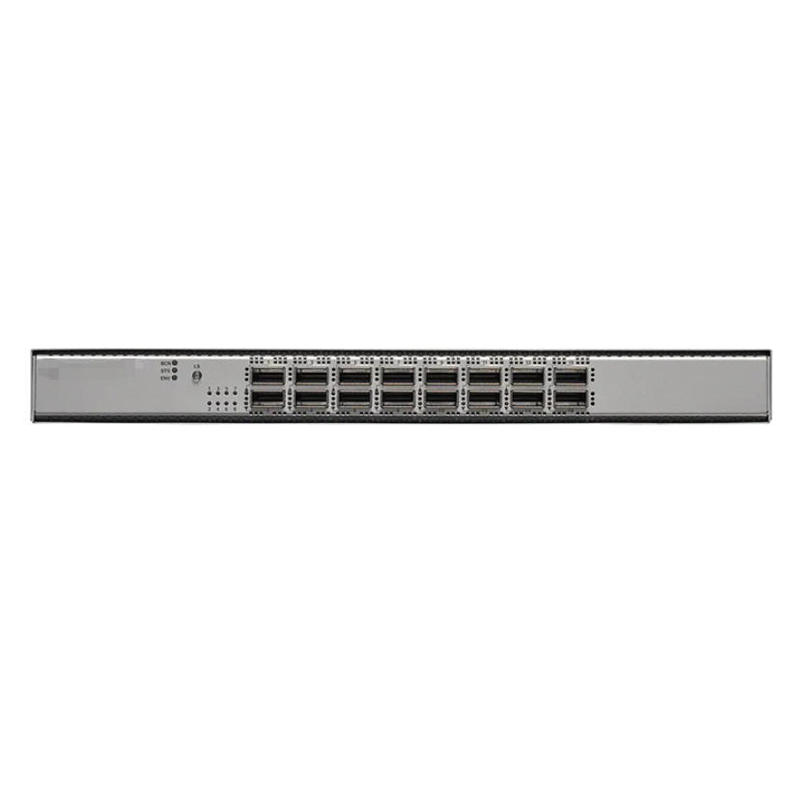

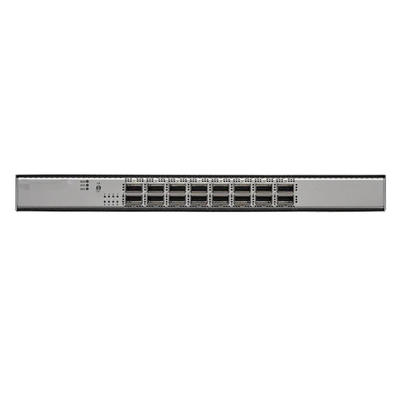

N9K-C9316D-GX Sakelar Spine Nexus 9316D dengan 16p 400/100G QSFP-DD

Spesifikasi N9K-C9316D-GX

Pelabuhan

● 16 x 400/100/40-Gbps port QSFP-DD

Fisik

● Memori sistem: 16 GB NX-OS, 24 GB ACI

● Solid State Disk (SSD): 128 GB

● USB: 1 port

● RS-232 serial konsol port: 1

● Port manajemen: 2 (1 x 10/100/1000BASE-T dan 1 x 1-Gbps SFP+)

● CPU Broadwell-DE: 4 inti

● Ukuran (H x L x D): 3,38 x 17,37 x 22,27 inci (8,59 x 44,13 x 56,58 cm)

Buffer paket

● Buffer terpusat 80 MB

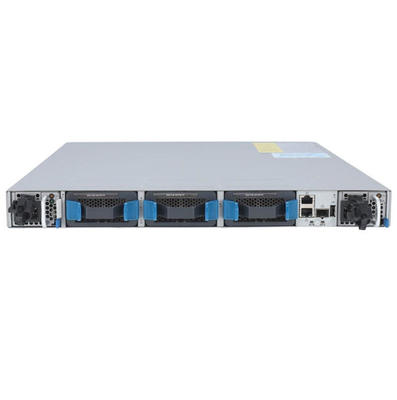

Pendinginan

● Penggemar: NXA-FAN-35CFM-PI dan NXA-FAN-35CFM-PE

● 5+1 redundansi

● Arah aliran udara di sisi pintu masuk atau sisi pintu keluar

● Bisa ditukar panas: Ya

Kekuatan

● AC:

◦ 1100 Watt (W) sumber daya AC (hingga 2)

◦ 1+1 redundansi

◦ 80 Plus Pasokan listrik Platinum dengan efisiensi 90% atau lebih besar (20 sampai 100% beban)

◦ Frekuensi: 50 sampai 60 Hz (AC)

◦ Kepatuhan RoHS: Ya

◦ Bisa ditukar panas: Ya

◦ Pilihan asupan sisi port atau sisi port exhaust

◦ Daya khas: 650W (AC)

● DC:

◦ 1100 Watt (W) DC power supply (hingga 2)

◦ 1+1 redundansi

◦ 80 Plus Pasokan listrik Platinum dengan efisiensi 90% atau lebih besar (20 sampai 100% beban)

● Tegangan tinggi AC/DC

◦ Daya: 1200W AC, 930W DC, atau 1200W HVAC/HVDC

◦ Tegangan masukan: 100 sampai 240V * AC atau 40 sampai 72V DC (minimal dan maksimum), 48 sampai 60V DC (nominal)

Lingkungan

● Suhu operasi: 32 sampai 104°F (0 sampai 40°C)

● Suhu saat tidak beroperasi (penyimpanan): -40 hingga 158°F

● (-40 sampai 70°C)

● Kelembaban: 5 sampai 85% (tidak kondensasi)

● Ketinggian: 0 sampai 13.123 kaki (0 sampai 4000 meter)

Jumlah maksimum rute IPv4 Longest Prefix Match (LPM)

896,000

Jumlah maksimum entri host IPv4

896,000

Jumlah maksimum entri alamat MAC

256,000

Jumlah maksimum rute multicast

32,000

Jumlah kelompok pengintai Interior Gateway Management Protocol (IGMP)

Pengiriman: 8000

Maksimal: 32,000

Jumlah maksimum entri Daftar Kontrol Akses (ACL)

Per irisan mesin penerus:

● 5000 orang masuk

● 2000 keluar

● Maksimal: 20.000 masuk, 8000 keluar

Jumlah maksimum VLAN

3967

Jumlah Virtual Routing and Forwarding (VRF)

Pengiriman: 1000

Maksimal: 16,000

Jumlah maksimum jalur ECMP

64

Jumlah maksimum saluran pelabuhan

512

Jumlah maksimum link dalam saluran pelabuhan

32

Jumlah sesi SPAN aktif

4

Jumlah maksimum VLAN dalam instan Rapid per-VLAN Spanning Tree (RPVST)

3967

Jumlah maksimum kelompok Hot-Standby Router Protocol (HSRP)

490

Jumlah maksimum contoh Multiple Spanning Tree (MST)

64

Ukuran flow-table yang digunakan untuk platform Cisco Tetration Analytics

64,000

Jumlah entri Penerjemahan Alamat Jaringan (NAT)

1023

Kepatuhan peraturan

Produk harus sesuai dengan Penanda CE sesuai dengan Directive 2004/108/EC dan 2006/95/EC.

Keamanan

● UL 60950-1 Edisi Kedua

● CAN/CSA-C22.2 No. 60950-1 Edisi Kedua

● EN 60950-1 Edisi Kedua

● IEC 60950-1 Edisi Kedua

● AS/NZS 60950-1

● GB4943

EMC: Emisi

● 47CFR Bagian 15 (CFR 47) Kelas A

● AS/NZS CISPR22 Kelas A

● CISPR22 Kelas A

● EN55022 Kelas A

● ICES003 Kelas A

● VCCI Kelas A

● EN61000-3-2

● EN61000-3-3

● KN22 kelas A

● CNS13438 Kelas A

Catatan: Cisco Nexus N9K-C9364C lulus EMC Radiated Emissions standar dalam semua konfigurasi,dengan satu-satunya pengecualian adalah jika lebih dari 40 optik pluggable dari nomor bagian Cisco 10-3142-02 (atau 10-3142-01) digunakan.

EMC: Kekebalan

● EN55024

● CISPR24

● EN300386

● Seri KN 61000-4

RoHS

Produk ini sesuai dengan RoHS-6 dengan pengecualian untuk bola bola grid-array (BGA) dan timbal.
konektor press-fit.
