Nexus 9316D Spine switch with 16p 400/100G QSFP-DD
Switching Capacity:
25.6 Tbps
Forwarding Rate:
9.5 Bpps
Management ports:
2 (1 x 10/100/1000BASE-T and 1 x 1-Gbps SFP+)2 (1 x 10/100/1000BASE-T and 1 x 1-Gbps SFP+)
Layer:
3
Manageable:
yes
Stackable:
yes
Rack Unit:
/
Menyoroti:
Sakelar spine Cisco Nexus 9316D
,
Pergantian 400G QSFP-DD
,
Switch Ethernet kecepatan tinggi 16 port
Ikhtisar N9K-C9316D-GX
N9K-C9316D-GX adalah sakelar Cisco Nexus 9316D Spine dengan 16p 400/100G QSFP-DD. Berdasarkan teknologi Cisco® Cloud Scale, sakelar Cisco Nexus® 9300-GX adalah generasi berikutnya dari Sakelar Seri Cisco Nexus 9000 tetap. Platform ini memperkenalkan antarmuka optik 400G Quad Small Form-Factor Pluggable – Double Density (QSFP-DD) yang sepenuhnya kompatibel dengan versi sebelumnya untuk memigrasikan kain pusat data yang ada dari kecepatan 40-Gbps dan 100-Gbps ke 400 Gbps secara transparan. Platform ini memberikan perlindungan investasi bagi pelanggan, memberikan skalabilitas layer 2 dan layer 3 yang sangat fleksibel, dan kinerja untuk memenuhi kebutuhan pusat data virtual dan lingkungan cloud otomatis yang terus berubah.
Cisco menyediakan dua mode operasi untuk Sakelar Seri Cisco Nexus 9000. Organisasi dapat menggunakan Infrastruktur Berpusat Aplikasi Cisco (Cisco ACI™) atau lingkungan sakelar Cisco Nexus (mode Cisco NX-OS). Solusi Cisco ACI adalah arsitektur berbasis tujuan yang holistik dengan otomatisasi terpusat dan profil aplikasi berbasis kebijakan. Ini menyediakan jaringan transportasi yang kuat untuk beban kerja dinamis dan dibangun di atas kain jaringan yang menggabungkan protokol yang telah teruji dengan inovasi baru untuk menciptakan arsitektur tautan latensi rendah, bandwidth tinggi yang sangat fleksibel, skalabel, dan tangguh. Kain ini memberikan jaringan yang dapat mendukung lingkungan pusat data yang paling menuntut dan fleksibel.
Spesifikasi Cepat

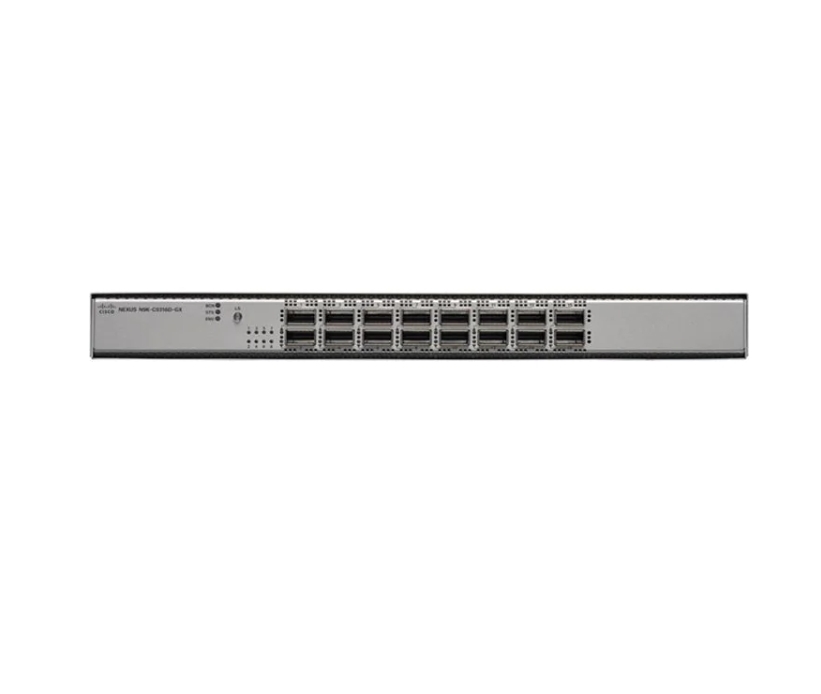

Gambar 1 menunjukkan Sakelar Cisco Nexus 9316D.
Tabel 1 menunjukkan spesifikasi cepat.
SKU
N9K-C9316D-GX
Port
16 x port QSFP-DD 400/100/40-Gbps
Memori sistem
16 GB NX-OS, 24 GB ACI
Solid-State Disk (SSD)
128 GB
USB
1 port
Port konsol serial RS-232
1
Port manajemen
2 (1 x 10/100/1000BASE-T dan 1 x 1-Gbps SFP+)
CPU Broadwell-DE
4 inti
Dimensi (T x L x D)
3,38 x 17,37 x 22,27 inci (8,59 x 44,13 x 56,58 cm)
Detail Produk
Ikhtisar Cisco ACI
Cisco ACI adalah solusi Jaringan yang Didefinisikan Perangkat Lunak (SDN) yang terkemuka di industri, aman, terbuka, dan komprehensif. Ini secara radikal menyederhanakan, mengoptimalkan, dan mempercepat penerapan dan tata kelola infrastruktur serta mempercepat siklus hidup penerapan aplikasi. Cisco ACI menyediakan otomatisasi berbasis kebijakan melalui lapisan bawah dan lapisan atas terintegrasi, tidak bergantung pada hypervisor; dan memperluas otomatisasi kebijakan ke beban kerja apa pun, termasuk mesin virtual, server bare-metal fisik, dan kontainer.
Cisco ACI memberikan kerangka kerja jaringan berbasis tujuan untuk memungkinkan kelincahan di pusat data. Ini menangkap tujuan bisnis dan pengguna tingkat tinggi dalam bentuk kebijakan dan menerjemahkan tujuan ini ke dalam konstruksi jaringan yang diperlukan untuk secara dinamis menyediakan layanan jaringan, keamanan, dan infrastruktur. Ini menggunakan pendekatan berbasis sistem yang holistik, dengan integrasi yang erat antara perangkat keras dan perangkat lunak serta elemen fisik dan virtual, model ekosistem terbuka, dan Cisco khusus yang inovatif untuk memungkinkan nilai bisnis yang unik untuk pusat data modern. Pendekatan unik ini menggunakan model operasi berbasis kebijakan umum di seluruh jaringan, secara drastis mengurangi biaya dan kompleksitas dalam mengoperasikan jaringan Anda.
Cisco “ACI Anywhere” adalah solusi komprehensif: dengan satu tujuan, menggunakan hypervisor apa pun, untuk beban kerja apa pun, di lokasi mana pun, dan di cloud mana pun. Cisco “ACI Anywhere” menawarkan serangkaian kemampuan yang memungkinkan konektivitas tanpa batas antara pusat data di tempat, pusat data jarak jauh skala kecil, dan beberapa pusat data yang tersebar secara geografis di bawah satu panel orkestrasi kebijakan. Di masa mendatang, kemampuan ini juga akan diperluas ke cloud publik.
Gambar 2 menunjukkan blok bangunan arsitektur Cisco ACI.
Seri Cisco Nexus GX juga memperkenalkan dukungan fungsionalitas spine-and-leaf ACI chip tunggal untuk memungkinkan pelanggan menggunakan perangkat seri GX tertentu, baik dalam penerapan spine ACI atau leaf ACI untuk penerapan yang sepenuhnya fleksibel.
● 28 x port QSFP28 100/40-Gbps dan 8 x port QSFP-DD 400/100-Gbps
Fisik
● Memori sistem: 16 GB NX-OS, 24 GB ACI
● Solid-State Disk (SSD): 128 GB
● USB: 1 port
● Port konsol serial RS-232: 1
● Port manajemen: 2 (1 x 10/100/1000BASE-T dan 1 x 1-Gbps SFP+)
● CPU Broadwell-DE: 4 inti
● Dimensi (T x L x D): 3,38 x 17,37 x 22,27 inci (8,59 x 44,13 x 56,58 cm)
● Memori sistem: 16 GB NX-OS, 24 GB ACI
● Solid-State Disk (SSD): 128 GB
● USB: 1 port
● Port konsol serial RS-232: 1
● Port manajemen: 2 (1 x 10/100/1000BASE-T dan 1 x 1-Gbps SFP+)
● CPU Broadwell-DE: 4 inti
● Dimensi (T x L x D): 1,72 x 17,37 x 25,5 inci (4,37 x 44,13 x 64,8 cm)
Buffer paket
● Buffer terpusat 80 MB
● Buffer terpusat 80 MB
Spesifikasi N9K-C9316D-GX
Spesifikasi N9K-C9316D-GX
Port
● 16 x port QSFP-DD 400/100/40-Gbps
Fisik
● Memori sistem: 16 GB NX-OS, 24 GB ACI
● Solid-State Disk (SSD): 128 GB
● USB: 1 port
● Port konsol serial RS-232: 1
● Port manajemen: 2 (1 x 10/100/1000BASE-T dan 1 x 1-Gbps SFP+)
● CPU Broadwell-DE: 4 inti
● Dimensi (T x L x D): 3,38 x 17,37 x 22,27 inci (8,59 x 44,13 x 56,58 cm)
Buffer paket
● Buffer terpusat 80 MB
Pendinginan
● Kipas: NXA-FAN-35CFM-PI dan NXA-FAN-35CFM-PE
● Redundansi 5+1
● Arah aliran udara masuk sisi port atau keluar sisi port
● Dapat ditukar saat aktif: Ya
Daya
● AC:
◦ Catu daya AC 1100 Watt (W) (hingga 2)
◦ Redundansi 1+1
◦ Catu daya bersertifikasi 80 Plus Platinum dengan efisiensi 90% atau lebih (beban 20 hingga 100%)
◦ Frekuensi: 50 hingga 60 Hz (AC)
◦ Kepatuhan RoHS: Ya
◦ Dapat ditukar saat aktif: Ya
◦ Opsi masuk sisi port atau keluar sisi port
◦ Daya tipikal: 650W (AC)
● DC:
◦ Catu daya DC 1100 Watt (W) (hingga 2)
◦ Redundansi 1+1
◦ Catu daya bersertifikasi 80 Plus Platinum dengan efisiensi 90% atau lebih (beban 20 hingga 100%)
● AC/DC tegangan tinggi
◦ Daya: 1200W AC, 930W DC, atau 1200W HVAC/HVDC
◦ Tegangan input: 100 hingga 240V * AC atau –40 hingga –72V DC (minimum dan maksimum), –48 hingga –60V DC (nominal)
Lingkungan
● Suhu pengoperasian: 32 hingga 104°F (0 hingga 40°C)
● Suhu non-pengoperasian (penyimpanan): -40 hingga 158°F
● (-40 hingga 70°C)
● Kelembapan: 5 hingga 85% (tanpa kondensasi)
● Ketinggian: 0 hingga 13.123 kaki (0 hingga 4000m)
Jumlah maksimum rute Longest Prefix Match (LPM) IPv4
896.000
Jumlah maksimum entri host IPv4
896.000
Jumlah maksimum entri alamat MAC
256.000
Jumlah maksimum rute multicast
32.000
Jumlah grup snooping Interior Gateway Management Protocol (IGMP)
Pengiriman: 8000
Maksimum: 32.000
Jumlah maksimum entri Access-Control-List (ACL)
Per irisan mesin penerusan:
● 5000 masuk
● 2000 keluar
● Maks: 20.000 masuk, 8000 keluar
Jumlah maksimum VLAN
3967
Jumlah instance Virtual Routing and Forwarding (VRF)
Pengiriman: 1000
Maksimum: 16.000
Jumlah maksimum jalur ECMP
64
Jumlah maksimum saluran port
512
Jumlah maksimum tautan dalam saluran port
32
Jumlah sesi SPAN aktif
4
Jumlah maksimum VLAN dalam instance Rapid per-VLAN Spanning Tree (RPVST)
3967
Jumlah maksimum grup Hot-Standby Router Protocol (HSRP)
490
Jumlah maksimum instance Multiple Spanning Tree (MST)
64
Ukuran tabel aliran yang digunakan untuk platform Cisco Tetration Analytics
64.000
Jumlah entri Network Address Translation (NAT)
1023
Kepatuhan terhadap peraturan
Produk harus mematuhi Penandaan CE sesuai dengan arahan 2004/108/EC dan 2006/95/EC.
Keamanan
● UL 60950-1 Edisi Kedua
● CAN/CSA-C22.2 No. 60950-1 Edisi Kedua
● EN 60950-1 Edisi Kedua
● IEC 60950-1 Edisi Kedua
● AS/NZS 60950-1
● GB4943
EMC: Emisi
● 47CFR Bagian 15 (CFR 47) Kelas A
● AS/NZS CISPR22 Kelas A
● CISPR22 Kelas A
● EN55022 Kelas A
● ICES003 Kelas A
● VCCI Kelas A
● EN61000-3-2
● EN61000-3-3
● KN22 Kelas A
● CNS13438 Kelas A
Catatan: Cisco Nexus N9K-C9364C lulus standar Emisi Radiasi EMC di semua konfigurasi, dengan satu-satunya pengecualian jika lebih dari 40 optik yang dapat dicolokkan dari nomor bagian Cisco 10-3142-02 (atau 10-3142-01) digunakan.
EMC: Kekebalan
● EN55024
● CISPR24
● EN300386
● Seri KN 61000-4
RoHS
Produk ini mematuhi RoHS-6 dengan pengecualian untuk bola Ball Grid-Array (BGA) yang mengandung timbal dan timbal
konektor press-fit.
