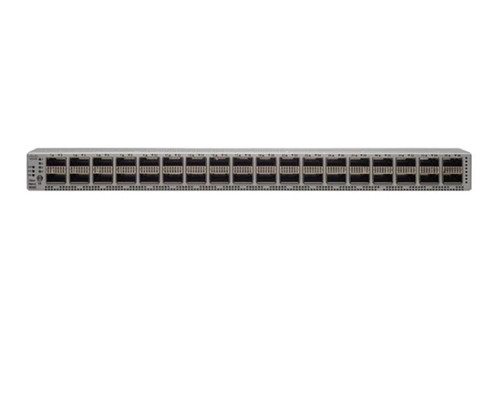

N9K-C9236C adalah Nexus 9200 dengan 36p 40G 100G QSFP28. the Cisco Nexus 9200 platform consists of industry-leading ultra-high-density fixed-configuration data center switches with line-rate Layer 2 and 3 features that support enterprise and commercial applications, penyedia layanan hosting, dan lingkungan komputasi awan.Switch ini mendukung berbagai kecepatan port dengan kombinasi fleksibel konektivitas 1/10/25/40/50/100-Gbps dalam faktor bentuk kompakMenggunakan sistem operasi Cisco NX-OS Software terkemuka di industri, platform Cisco Nexus 9200 dirancang untuk kain yang dapat diprogram, yang menawarkan fleksibilitas, mobilitas,dan skala untuk penyedia layanan dan Infrastructure-as-a-Service (IaaS) dan penyedia cloudHal ini juga dirancang untuk jaringan yang dapat diprogram, yang mengotomatiskan konfigurasi dan manajemen untuk pelanggan yang ingin mengambil keuntungan dari model operasi DevOps dan toolset.
Spesifikasi Cepat
Tabel 1 menunjukkan Specs Cepat.
| Kode produk |
N9K-C9236C |
| Pelabuhan |
36 x 100 Gbps port QSFP28 |
| Kecepatan yang didukung |
1, 10, 25, 40, 50 dan 100 Gbps |
| Konfigurasi port |
36 port QSFP28 tetap, dengan masing-masing dikonfigurasi secara individual menjadi 1 x 100 Gbps, 4 x 10 Gbps, 4 x 25 Gbps, 1 x 40 Gbps, atau 2 x 50 Gbps |
Dimensi fisik
(H x W x D) |
1.72 x 17.3 x 22.5 inci (4.4 x 43.9 x 57.1 cm) |
| Berat badan |
18.2 lb (8,3 kg) (tanpa catu daya atau kipas angin) |
Rincian produk
Platform Cisco Nexus 9200 menyediakan fitur dan manfaat berikut:
- ●Kinerja tinggi dan skalabilitas
Platform ini menyediakan switching Layer 2 dan 3 tingkat kabel pada semua port dengan hingga 7,2 Tbps dan lebih dari 5,35 bpp bandwidth.
Dengan penyimpanan buffer bersama hingga 30 MB, platform ini merupakan pilihan yang sangat baik untuk pusat data yang dapat diskalakan dan aplikasi big data.Kemampuan untuk menyempurnakan alokasi buffer untuk antrian non-drop membuat Nexus 9200 platform yang ideal untuk desain penyimpanan IP.
- ●Virtual Extensible LAN (VXLAN)
Platform ini menawarkan routing VXLAN line-rate asli.
The Border Gateway Protocol (BGP) Ethernet Virtual Private Network (EVPN) control plane provides scalable multitenancy and host mobility (refer to VXLAN Network with MP-BGP EVPN Control Plane for more information).
- ●Hardware dan perangkat lunak yang tersedia
64-way Equal-Cost Multipath (ECMP) routing memungkinkan penggunaan Layer 3 fat-tree desain. Fitur ini membantu organisasi mencegah jaringan kemacetan, meningkatkan ketahanan,dan menambah kapasitas dengan sedikit gangguan jaringan.
Patching memastikan upgrade yang tidak mengganggu dalam kebanyakan kasus.
Saklar menggunakan Unit Pasokan Listrik (PSU) yang dapat ditukar panas dan kipas dengan redundansi N + 1.
- ●Sistem operasi NX-OS yang dibangun khusus dengan inovasi yang komprehensif dan terbukti
Kemampuan pemrograman terbuka mendukung alat otomatisasi DevOps built-in seperti Puppet, Chef, dan Ansible.
Cisco NX-API mendukung pendekatan pemrograman umum di seluruh switch Cisco Nexus.
Power-on auto-provisioning (POAP) memungkinkan booting tanpa sentuhan dan konfigurasi saklar, secara drastis mengurangi waktu provisioning.
Mesin skrip Python onboard memungkinkan otomatisasi dan operasi jarak jauh di pusat data.
Advanced buffer monitoring melaporkan real-time buffer utilization per port dan per queue, yang memungkinkan organisasi untuk memantau burst traffic dan pola traffic aplikasi.
Lapisan 3 lengkap unicast dan multicast routing protokol suite didukung, termasuk BGP, Open Shortest Path Pertama (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP),Routing Information Protocol Versi 2 (RIPv2), Protocol Independent Multicast Sparse Mode (PIM-SM), Source-Specific Multicast (SSM), dan Multicast Source Discovery Protocol (MSDP).
Segmen routing memungkinkan jaringan untuk meneruskan paket Multiprotocol Label Switching (MPLS) dan melakukan rekayasa lalu lintas tanpa Resource Reservation Protocol (RSVP) Traffic Engineering (TE).Ini menyediakan alternatif pesawat kontrol untuk meningkatkan skalabilitas jaringan dan virtualisasi.
Aksesoris
Tabel 2 menunjukkan aksesori yang didukung.
| Model |
Deskripsi |
| NXA-PAC-650W-PI |
Nexus 9000 650W AC PS, Port-side Intake |
| NXA-PAC-650W-PE |
Nexus 9000 650W AC PS, Port-side Exhaust |
| NXA-PAC-1200W-PI |
Nexus 9000 1200W AC PS, Port-side Intake |
| NXA-PAC-1200W-PE |
Nexus 9000 1200W AC PS, Eksos sisi port |
| UCSC-PSU-930WDC |
Nexus 9000 930W DC PS, Port-side Intake |
| UCS-PSU-6332-DC |
Nexus 9000 930W DC PS, Eksos sisi port |
| N9K-PUV-1200W |
Nexus 9300 1200W Universal Power Supply, Aliran udara dua arah dan Dukungan AC/HVDC |
| N9K-C9300-FAN3 |
Nexus 9K Fan tetap untuk saklar 2RU, Port-side Intake |
| N9K-C9300-FAN3-B |
Nexus 9K Fan tetap untuk saklar 2RU, Port-side Exhaust |
| NXA-FAN-30CFM-F |
Nexus 2K/3K/9K Single Fan untuk switch 1RU, aliran udara knalpot sisi port |
| NXA-FAN-30CFM-B |
Nexus 2K / 3K / 9K Penggemar tunggal untuk saklar 1RU, aliran udara asupan sisi port |
| NXA-FAN-35CFM-PE |
Nexus 92300 Single Fan, aliran udara knalpot sisi port |
| NXA-FAN-35CFM-PI |
Nexus 92300 Single Fan, aliran udara knalpot sisi port |
| N93-LAN1K9= |
L3 ditingkatkan termasuk OSPF penuh, EIGRP, BGP untuk Nexus 9200/9300 Platform |
Bandingkan dengan Barang yang Sama
Tabel 3 menunjukkan perbandingan.
| Kode produk |
N9K-C92304QC |
N9K-C9236C |
| Pelabuhan |
56 x 40-Gbps QSFP+ dan 8 100-Gbps port |
36 x 100 Gbps port QSFP28 |
| Kecepatan yang didukung |
10, 40, dan 100 Gbps |
1, 10, 25, 40, 50 dan 100 Gbps |
| Konfigurasi port |
56 port QSFP+ tetap, dengan pemisahan hingga 64 port 10 Gbps ditambah 8 port 100 Gbps |
36 port QSFP28 tetap, dengan masing-masing dikonfigurasi secara individual menjadi 1 x 100 Gbps, 4 x 10 Gbps, 4 x 25 Gbps, 1 x 40 Gbps, atau 2 x 50 Gbps |
Spesifikasi N9K-C9236C
Spesifikasi N9K-C9236C
|
| Pelabuhan |
36 x 100 Gbps port QSFP28 |
| Kecepatan yang didukung |
1, 10, 25, 40, 50 dan 100 Gbps |
| Konfigurasi port |
36 port QSFP28 tetap, dengan masing-masing dikonfigurasi secara individual menjadi 1 x 100 Gbps, 4 x 10 Gbps, 4 x 25 Gbps, 1 x 40 Gbps, atau 2 x 50 Gbps |
| Dukungan telemetri |
️ |
| CPU |
4 inti |
| Memori sistem |
16 GB |
| Solid State Disk (SSD) drive |
64 GB |
| Buffer sistem bersama |
30 MB |
| Pelabuhan manajemen |
3 port RJ-45 |
| Port USB |
1 |
| Port serial RS-232 |
1 |
| Sumber daya listrik (PSU - hingga 2) |
930W DC, 650W AC, atau 1200W HVAC/DC |
| Kekuatan khas (AC) |
275W |
| Kekuatan maksimum (AC) |
640W |
| Tegangan input (AC) |
100 sampai 240V |
| Tegangan input (HVAC) |
200 sampai 277V |
| Tegangan input (DC) |
¥40 sampai ¥72V DC (minimal dan maksimum) -48 sampai ¥60V DC (nominal) |
| Tegangan input (HVDC) |
240 sampai 380V |
| Frekuensi (AC) |
50 sampai 60 Hz |
| Penggemar |
4 |
| Aliran udara |
Asupan dan knalpot sisi pelabuhan |
| MTBF (jam) |
399,300 |
| Fisik (H x W x D) |
1.72 x 17.3 x 22.5 inci (4.4 x 43.9 x 57.1 cm) |
| Akustik |
58.8 dBA pada 40% kecepatan kipas, 65,3 dBA pada 70% kecepatan kipas, dan 69,6 dB pada 100% kecepatan kipas |
| Kepatuhan RoHS |
Ya, aku tahu. |
| Berat badan |
18.2 lb (8,3 kg) (tanpa catu daya atau kipas angin) |
