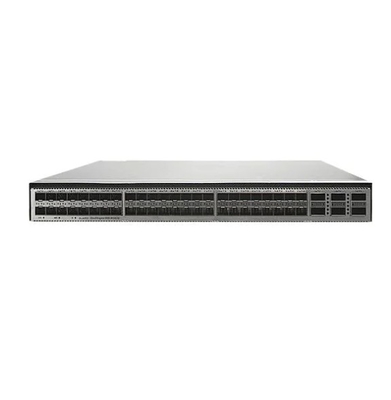

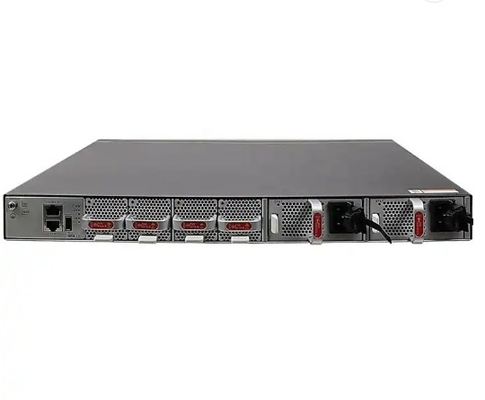

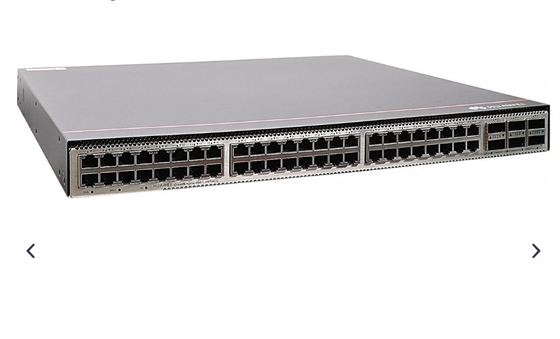

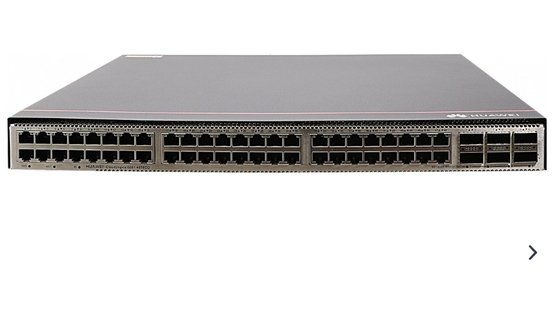

CE6881-48T6CQ-B 48*10G SFP+ 6*100G QSFP28 2*AC Power Supply Port Side Air Inlet

CE6881-48T6CQ-B Spesifikasi

Artikel

Deskripsi

Spesifikasi fisik

• Dimensi (H x W x D)
• Dimensi dasar (tidak termasuk bagian yang menonjol dari tubuh): 43,6 mm x 442,0 mm x 420,0 mm (1,72 inci x 17,4 inci x 16,5 inci)
• Dimensi maksimum ( kedalaman adalah jarak dari port pada panel depan ke pegangan pada panel belakang): 43,6 mm x 442,0 mm x 446,1 mm (1,72 in. x 17,4 in. x 17,6 in.)

Parameter Lingkungan

Suhu

• Suhu operasi: 0°C sampai 40°C (32°F sampai 104°F) pada ketinggian 0-1800 m (0-5906 ft)

Catatan:

Ketika ketinggian adalah 1800-5000 m (5096-16404 ft), suhu operasi tertinggi berkurang sebesar 1 ° C (1.8 ° F) setiap kali ketinggian meningkat sebesar 220 m (722 ft).

• Suhu penyimpanan: -40°C sampai +70°C (-40°F sampai +158°F)

Kelembaban relatif

5% RH sampai 95% RH, tidak kondensasi

Ketinggian

< 5000 m (16404 kaki)

Kebisingan (tekanan suara, 27°C)

• Aliran udara dari belakang ke depan: < 57 dBA
• Aliran udara depan ke belakang: < 58 dBA

Spesifikasi daya

Jenis sumber daya

AC/DC/HVDC

Daya input AC

• Rentang tegangan masuk nominal: 100 V AC hingga 240 V AC, 50/60 Hz
• Rentang tegangan masukan maksimum: 90 V AC hingga 290 V AC, 47 Hz hingga 63 Hz

Masukan daya DC

• Rentang tegangan nominal: -48 V DC hingga -60 V DC
• Rentang tegangan maksimum: -38,4 V DC hingga -72 V DC

Masukan daya DC tegangan tinggi

• Modul daya 600 W AC&240 V DC (seri PAC600S12):
• Rentang tegangan nominal: 240 V DC
• Rentang tegangan maksimum: 190 V DC hingga 290 V DC
• Modul daya DC tegangan tinggi 1200 W (seri PHD1K2S12):
• Rentang tegangan nominal: 240 V DC hingga 380 V DC
• Rentang tegangan maksimum: 190 V DC hingga 400 V DC

Listrik masuk nominal

• Modul daya 600 W AC&240 V DC (seri PAC600S12):
• 8 A (100 V AC hingga 240 V AC)
• 4 A (240V DC)
• Modul daya DC 1000 W (seri PDC1000S12): 30 A (-48 V DC hingga -60 V DC)
• Modul daya DC tegangan tinggi 1200 W (seri PHD1K2S12): 8 A

Konsumsi daya sasis

Konsumsi daya maksimum

349 W

Konsumsi daya khas

• 194 W (100% throughput, kabel kecepatan tinggi SFP+ pada 48 port dan kabel kecepatan tinggi QSFP28 pada 6 port, modul daya ganda)
• 240 W (100% throughput, modul optik jarak pendek pada semua port optik, modul daya ganda)

Penyebaran panas sasis

Pergeseran panas maksimum

1191 BTU/jam

Penyebaran panas yang khas

• 662 BTU/jam (100% throughput, kabel kecepatan tinggi SFP+ pada 48 port dan kabel kecepatan tinggi QSFP28 pada 6 port, modul daya ganda)
• 819 BTU/jam (100% throughput, modul optik jarak pendek pada semua port optik, modul daya ganda)

Perlindungan tegangan tinggi

Modul daya:

• AC: 6 kV dalam mode umum dan 6 kV dalam mode diferensial
• DC: 4 kV dalam mode umum dan 2 kV dalam mode diferensial
• HVDC: 4 kV dalam mode umum dan 2 kV dalam mode diferensial

Penyebaran panas

Mode disipasi panas

Pendingin udara

Aliran udara

Front-to-back atau back-to-front, tergantung pada modul kipas dan modul daya

Keandalan dan ketersediaan

Cadangan modul daya

1+1 cadangan

Cadangan modul kipas

Perangkat ini mendukung empat modul kipas pluggable yang bekerja dalam mode standby panas.Anda disarankan untuk mengganti modul kipas yang rusak segera.

Hot swap

Didukung oleh semua modul daya dan modul kipas

Waktu rata-rata antara kegagalan (MTBF)

45.9 tahun

Waktu rata-rata untuk perbaikan (MTTR)

1.57 jam

Ketersediaan

0.9999960856

Spesifikasi teknis

Prosesor

10,4 GHz, empat inti

Memori DRAM

4 GB

NOR Flash

64 MB

NAND Flash

4 GB

Tumpukan

Pelabuhan layanan yang mendukung fungsi stacking

Port optik 10GE dan port optik 100GE

Sertifikasi

• Kepatuhan terhadap standar keselamatan
• Kepatuhan terhadap standar EMC
• Kepatuhan terhadap standar lingkungan
