Detail produk:
|
| Nomor Bagian: | ES0Z1B06ACS0 | Merek: | Huawei |
|---|---|---|---|
| Kinerja Penerusan: | 2.880 MPP | Desain redundansi: | Pengawas, Modul Daya, CMU, Baki Penggemar |
| USB: | Tidak didukung | PoE: | Tidak didukung |
| Menyoroti: | Huawei S7706 Chassis,Huawei S7706 Sasis ES0Z1B06ACS0,Huawei S7706 Chassis 2*SRUA |
||
ES0Z1B06ACS0 adalah Huawei S7706 Basic Engine AC Bundle ((Termasuk Chassis Non-PoE Assembly, SRUA Main Board*2, 800W AC Power*2).

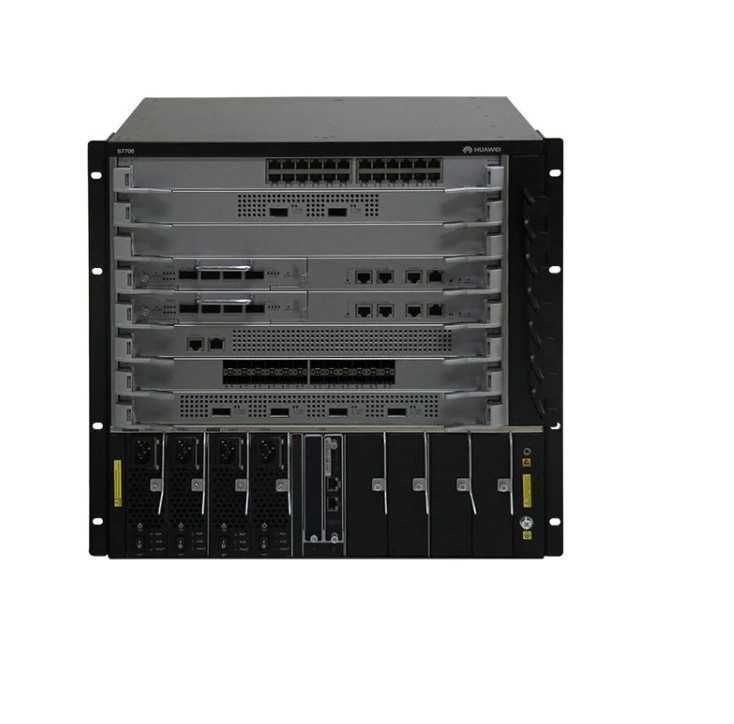

Gambar 1 menunjukkan penampilan ES0Z1B06ACS0 (tampilan depan).
Gambar 2 menunjukkan penampilan ES0Z1B06ACS0 (tampilan belakang).
Tabel 1 menunjukkan Specs Cepat.
| Kode produk | ES0Z1B06ACS0 |
| Kapasitas Pergantian | 30,84 Tbit/s |
| Kinerja Pengiriman | 2,880 Mpps |
| Desain Redundansi | Supervisor, Power Module, CMU, Fan Tray |
| Kapasitas Buffer | 200 ms per Pelabuhan |
| Berat kemasan (kg) |
45.8 |
| Volume kemasan (m^3) |
0.247 |
| Ukuran kemasan (D*W*H mm) |
638*612*632 |
| Dimensi bersih (D*W*H mm) |
489*442*442 |
Gambar 2 menunjukkan struktur sasis S7706 (tampilan depan). ES0Z1B06ACS0 adalah Huawei S7706 Basic Engine AC Bundle ((Termasuk Chassis Non-PoE Assembly, SRUA Main Board*2, 800W AC Power*2),modul atau kartu lainnya harus dibeli secara terpisah.
Catatan:
| ① |
Enam kartu layanan, termasuk: Unit Platform Layanan Terbuka Kartu Antarmuka 100M 1000M Kartu Antarmuka Kartu Antarmuka GE/10GE Kartu Antarmuka 10GE Kartu Antarmuka 40GE Kartu Antarmuka 40GE/100GE Kartu Antarmuka 100GE Catatan: Kartu yang didukung oleh switch tergantung pada versi perangkat lunak. |
| ② | Dua MPU |
| ③ |
Sepasang bracket pemasangan Catatan: Bracket pemasangan digunakan untuk mengamankan sasis di lemari. |
| ④ | Empat modul daya |
| ⑤ | Dua EH1D200CMU00- Unit Pemantauan Terpusat |
| ⑥ |
Empat modul daya PoE Dalam versi sebelumnya V200R006C00: Modul Daya AC 800 W Modul Daya AC 2200 W Dalam V200R006C00 dan versi berikutnya: Modul Daya DC 2200 W Modul Daya AC 800 W Modul Daya AC 2200 W |
| ⑦ |
Sekrup tanah Catatan: Sekrup tanah digunakan untuk mendasarkan sasis. |
| ⑧ |
Jack ESD depan Catatan: Terminal tanah dari tali pergelangan tangan ESD dapat dimasukkan ke dalam jack ini. tali pergelangan tangan ESD dapat memberikan perlindungan ESD ketika sasis di tanah dengan handal. |
| ⑨ |
Kerangka pengelolaan kabel Catatan: Kabel manajemen frame digunakan untuk rute kabel. |
Gambar 3 menunjukkan struktur sasis S7706 (tampilan belakang). ES0Z1B06ACS0 adalah Huawei S7706 Basic Engine AC Bundle ((Termasuk Chassis Non-PoE Assembly, SRUA Main Board*2, 800W AC Power*2),modul atau kartu lainnya harus dibeli secara terpisah.
Catatan:
| ① | Dua modul kipas |
| ② |
Jack ESD belakang Catatan: Terminal tanah dari tali pergelangan tangan ESD dapat dimasukkan ke dalam jack ini. tali pergelangan tangan ESD dapat memberikan perlindungan ESD ketika sasis di tanah dengan handal. |
| ③ |
Filter udara Catatan: Filter udara mencegah debu memasuki sasis. |
| ④ |
Sepasang pegangan yang bisa dilepas Catatan: Anda dapat memasang pegangan ini di kedua sisi sasis untuk mengangkat sasis. |
Tabel 2 menunjukkan elemen yang direkomendasikan untuk ES0Z1B06ACS0.
| Model | Deskripsi |
| Modul daya AC | |
| W2PSA0800 | 800W AC Power Module (hitam) |
| PAC-2200WF | Modul Daya AC 2200W |
| Modul daya DC | |
| W2PSD2200 | 2200W DC Power Module ((hitam) |
| ES02PSD16 | Modul Daya DC 1600W ((Hideung) |
| Transceiver optik FE-SFP | |
| SFP-FE-SX-MM1310 | Transceiver optik, SFP, 100M/155M, Multi-mode Module ((1310nm, 2km, LC) |
| eSFP-FE-LX-SM1310 | Transceiver optik, eSFP, 100M/155M, Modul Mode Tunggal ((1310nm, 15km, LC) |
| S-SFP-FE-LH40-SM1310 | Transceiver optik, eSFP, FE, Modul Mode Tunggal ((1310nm, 40km, LC) |
| Transceiver optik GE-SFP | |
| Sistem operasi yang dapat digunakan adalah sistem operasi yang dapat digunakan oleh perangkat lunak. | Transceiver optik, eSFP, GE, Multi-mode Module ((850nm, 0.55km, LC) |
| SFP-GE-LX-SM1310 | Transceiver optik, eSFP, GE, Modul Mode Tunggal ((1310nm, 10km, LC) |
| S-SFP-GE-LH40-SM1310 | Transceiver optik, eSFP, GE, Modul Mode Tunggal ((1310nm, 40km, LC) |
| S-SFP-GE-LH40-SM1550 | Transceiver optik, eSFP, GE, Modul Mode Tunggal ((1550nm, 40km, LC) |
| Transceiver optik 10G-SFP+ | |
| SFP-10G-USR | 10GBase-USR Optical Transceiver, SFP+, 10G, Multi-mode Module ((850nm, 0.1km, LC) |
| OMXD30000 | Transceiver optik, SFP+, 10G, Multi-mode Module ((850nm, 0.3km, LC) |
| OSX010000 | Transceiver optik, SFP+, 10G, Modul Mode Tunggal ((1310nm, 10km, LC) |
| 40GE CFP transceiver optik | |
| CFP-40G-SR4 | Transceiver kecepatan tinggi CFP-40G-SR4, CFP,40G,Module Multimode ((850nm,4*10G,0.1km,MPO) |
| CFP-40G-LR4 | High Speed Transceiver, CFP, 40G, Modul Mode Tunggal (band 1310nm),41.25G, 10km, LC lurus) |
|
|
High Speed Transceiver, CFP, 40G, Modul Mode Tunggal (band 1310nm),41.25G, 40km, lurus LC) |
| Transceiver optik 40GE QSFP+ | |
| QSFP-40G-eSR4 | 40GBase-eSR4 Optical Transceiver, QSFP+, 40G, Multi-mode (850nm,0.3km,MPO) ((Sambungkan ke empat SFP + Transceiver Optik) |
| QSFP-40G-ER4 | 40GBase-ER4 Optical Transceiver, QSFP+, 40G, Modul Mode Tunggal (1310nm,40km,LC) |
| Transceiver optik 100GE CFP | |
|
|
High Speed Transceiver, CFP, 100G, Multimode Module ((850nm, 10*10G,0.1km,MPO) |
|
|
CFP, 100G, Modul Mode Tunggal ((Band 1310nm, 4*25G, 10km, LC lurus) |
|
|
High Speed Transceiver,CFP,100G,Modul Mode Tunggal ((1310nm band,4*25G,40km,straight LC) |
| Transceiver tembaga GE | |
| SFP-1000BaseT | Transceiver listrik,SFP,GE,Modul Antarmuka Listrik ((100m,RJ45) |
| Kartu antarmuka 100GE | |
| ES1D2C02FEE0 | Huawei 2-Port 100GBASE-X Interface Card (EE,CFP)ES1D2C02FEE0 |
| Kartu antarmuka 10GE | |
| ES1D2X40SFC0 | 40 Port 10GBASE-X Interface Card ((FC,SFP+) |
| ES1D2X16SSC2 | Huawei 16-Port 10GBASE-X Interface Card (SC,SFP+)ES1D2X16SSC2 |
| Unit kontrol utama | |
| ES0D00MCUA00 | S7703 Unit Kontrol Utama A |
| Modul kipas | |
| ES0E2FBX | S7700 Kotak kipas tegangan besar |
Tabel 3 menunjukkan perbandingan ES0Z1B06ACS0, ES0Z1B03ACS0 dan ES0Z1B12ACS0.
| Kode produk | ES0Z1B06ACS0 | ES0Z1B03ACS0 | ES0Z1B12ACS0 |
| Kapasitas Pergantian | 30,84 Tbit/s | 1.92 Tbit/s | 30,84 Tbit/s |
| Kinerja Pengiriman | 2,880 Mpps | 1440 Mpps | 2,880 Mpps |
| Desain Redundansi | Supervisor, Power Module, CMU, Fan Tray | Supervisor, Power Module, CMU, Fan Tray | Supervisor, Power Module, CMU, Fan Tray |
| Kapasitas Buffer | 200 ms per Pelabuhan | 200 ms per Pelabuhan | 200 ms per Pelabuhan |
| Berat kemasan (kg) |
45.8 | 21.8 | 56.1 |
| Volume kemasan (m^3) |
0.247 | 0.124 | 0.322 |
| Ukuran kemasan (D*W*H mm) |
638*612*632 | 652*595*322 | 810*650*610 |
| Dimensi bersih (D*W*H mm) |
489*442*442 | 489*442*175 | 489*442*664 |
