Detail produk:
|
| Model: | N5K-C5596T-FA | Teknologi Ethernet: | Ethernet 10 Gigabit |
|---|---|---|---|
| Faktor bentuk: | 2RU | Port Tetap: | 32x10GT/16xSFP+ Port Tetap |
| sumber daya listrik: | Catu Daya AC 2 × 1100W | Dimensi: | 3,47 x 17,3 x 29,5 inci. |
| Berat badan: | 47,5 pon | Kondisi: | Baru Disegel |
| Jaminan: | 1 tahun | Pembayaran: | T/T, Western Union, Paypal |
| Pengiriman: | DHL, FEDEX, UPS | ||
| Menyoroti: | Cisco Nexus 5000 Series Switch,2RU Cisco Nexus 5596T Chassis,32x10GT Cisco Nexus 5596T Chassis |
||

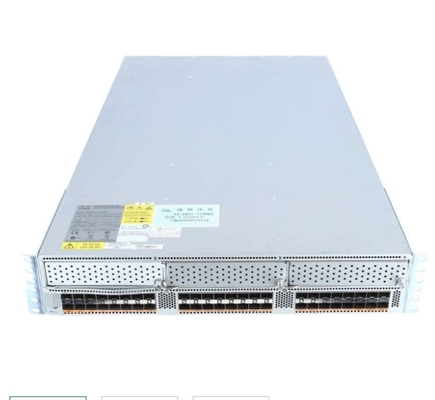

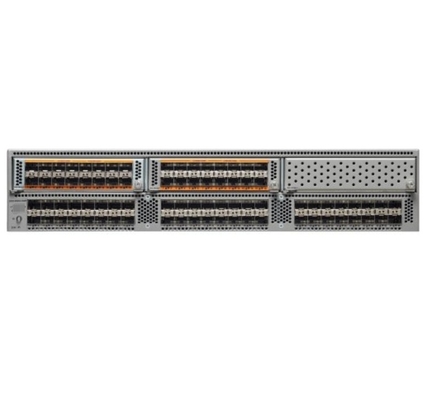

Cisco Nexus N5K-C5596T-FA adalah switch berkinerja tinggi yang dirancang untuk lingkungan pusat data.
Faktor Bentuk: 2U chassis yang dipasang di rak, cocok untuk lingkungan dengan kepadatan tinggi.
Pelabuhan:
Kinerja:
Skalabilitas:
Kemampuan pemrograman:
Dukungan Virtualisasi:
Perbaikan dan Keandalan:

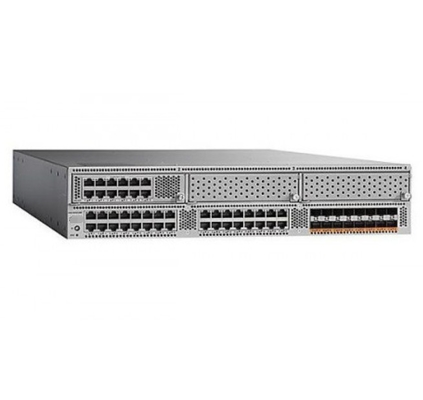

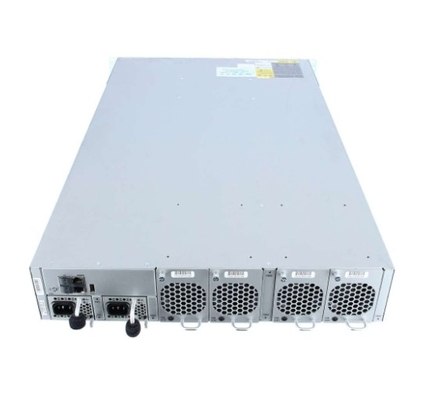

N5K-C5596T-FA adalah Cisco Nexus 5596T Switch Chassis, termasuk 32 port tetap 10G BASE-T dan 16 port tetap 1/10G SFP +, Back-to-Front Airflow, 2 1100W AC Power Supplies, Fan Trays,3 Slot Ekspansi.
Tabel 2 menunjukkan elemen yang direkomendasikan untuk N5K-C5596T-FA.
| Kategori | Model | Deskripsi |
|
Slot Ekspansi Nexus 5500
|
N55-M16UP | Nexus 5500 Unified Ports Module 16p, Spare |
| N55-D160L3-V2 | Nexus 5596 Layer 3 Expansion Module, Versi 2 | |
| N5K Transceiver dan Kabel | SFP-H10GB-CU1M | Kabel 10GBASE-CU SFP+ 1 Meter |
| SFP-10G-LR | Modul SFP 10GBASE-LR | |
| SFP-H10GB-ACU10M | Cisco SFP-H10GB-ACU10M Direct-Attach Active Optical Cables dengan Konektor SFP+ | |
| Izin | N55-48P-SSK9 | Lisensi penyimpanan Nexus 5500, 48 port |
Tabel 3 menunjukkan perbandingan N5K-C5596T-FA, N5K-C5548UP-FA dan N5K-C5596UP-FA.
| Kode produk | N5K-C5596T-FA | N5K-C5548UP-FA | N5K-C5596UP-FA |
| Faktor Bentuk | 2RU | 1RU | 2RU |
| Pelabuhan tetap | 32x10GT/16xSFP+ fixed ports | 32 pelabuhan tetap terpadu | 48 pelabuhan terpadu tetap |
| Sumber Daya Listrik | 2 Pasokan Daya AC 1100W | 2 750W AC Power Supply | 2 Pasokan Daya AC 1100W |
| Modul kipas | 4 | 2 | 4 |
| Slot Ekspansi | 3 | 1 | 3 |
| Aliran udara | Kembali ke Depan | Bagian depan ke belakang | Bagian depan ke belakang |
Spesifikasi N5K-C5596T-FA |
|
| Kinerja |
● Layer 2 hardware forwarding pada 1920 Gbps atau 1428 mpps; Layer 3 kinerja hingga 160 Gbps atau 240 mpps ● Catatan dalam tabel alamat MAC: 32,000 ● Desain cut-through latency rendah yang memberikan latensi lalu lintas yang dapat diprediksi dan konsisten terlepas dari ukuran paket, pola lalu lintas, atau fitur yang diaktifkan pada antarmuka Ethernet 10 Gigabit ● Tingkat lalu lintas jalur di semua pelabuhan |
| Antarmuka |
● 32 port tetap dari 1 dan 10G BASE-T dan 16 port tetap SFP + yang dapat dikonfigurasi sebagai 1 dan 10 Gigabit Ethernet dan FCoE atau 8/4/2/1-Gbps Fiber Channel asli;antarmuka tambahan melalui hingga tiga modul ekspansi ● Modul ekspansi ● 16-port 1 dan 10 Gigabit Ethernet dan FCoE modul ● 8-port 8/4/2/1-Gbps Fiber Channel ditambah 8-port 1 dan 10 Gigabit Ethernet dan FCoE modul ● Modul port terpadu yang terdiri dari 16 port yang dapat dikonfigurasi sebagai 8/4/2/1-Gbps Fiber Channel atau 1 dan 10 Gigabit Ethernet dan FCoE ● Modul ekspansi QSFP 4 port ● 12 port 10G BASE-T modul (Cisco Nexus 5596T saja) ● Modul lapisan 3 (Cisco Nexus 5596UP dan 5596T saja; satu per sistem) ● Layer 3 putri kartu (Cisco Nexus 5548P dan 5548UP saja; satu per sistem) ● Perpanjangan melalui Cisco Nexus 2000 Series |
| Layer 2 Fitur |
● Lapisan 2 switch port dan VLAN batang ● Pengkapsulan VLAN IEEE 802.1Q ● Mendukung hingga 4096 VLAN ● Rapid Per-VLAN Spanning Tree Plus (PVRST+) (IEEE 802.1w kompatibel) ● Multiple Spanning Tree Protocol (MSTP) (IEEE 802.1s): 64 contoh ● Pohon Spanning Portfast ● Penjaga akar pohon ● Jaminan Jembatan Pohon ● Teknologi Cisco EtherChannel (hingga 16 port per EtherChannel) ● Teknologi Cisco vPC ● Peningkatan vPC memungkinkan vPC antara Cisco Nexus 5000 dan 2000 Series serta antara Cisco Nexus 3000 Series dan host akhir ● konfigurasi vPC sinkronisasi ● Protokol Kontrol Agregasi Link (LACP): IEEE 802.3ad ● Hashing saluran port lanjutan berdasarkan informasi Layer 2, 3, dan 4 ● Jumbo frame pada semua port (hingga 9216 byte) ● Frame jeda (IEEE 802.3x) ● Pengendalian badai (singlecast, multicast, dan siaran) ● VLAN pribadi ● VLAN pribadi melalui batang (terisolasi dan bebas hubungan seksual) ● VLAN pribadi melalui vPC dan EtherChannels ● Pemetaan ulang VLAN ● Cisco FabricPath ● EvPC dan vPC+ dengan FabricPath ● Cisco Adapter FEX ● Cisco Data Center VM ● Dukungan hingga 24 extender kain pada setiap platform Cisco Nexus 5500 |
| Layer 3 Fitur |
● Layer 3 antarmuka: Routed port pada Cisco Nexus 5500 platform antarmuka, switch virtual interface (SVI), port channel, subinterface, dan port channel subinterface untuk total 4096 entri ● Dukungan hingga 8000 awalan dan hingga 16000 entri host IPv4 dan 8000 IPv6 ● Dukungan hingga 8000 rute multicast ● Mendukung hingga 8000 kelompok IGMP ● Dukungan untuk 1000 entri VRF ● Mendukung hingga 4096 VLAN ● Multi-pathing 16 arah dengan biaya yang sama (ECMP) ● 1664 entri dalam daftar kontrol akses (ACL) masuk dan 2048 entri keluar ● Protokol routing: statis, Routing Information Protocol Version2 (RIPv2), Enhanced Interior Gateway Routing Protocol (EIGRP), Open Shortest Path First Version 2 (OSPFv2),dan Border Gateway Protocol (BGP) ● IPv6 Routing Protocols: Static, Open Shortest Path First Version 3 (OPFv3), Border Gateway Protocol (BGPv6), dan Enhanced Interior Gateway Routing Protocol (EIGRPv6) ● IPv6 VRF Lite ● Hot-Standby Router Protocol (HSRP) dan Virtual Router Redundancy Protocol (VRRP) ● ACL: Routed ACL dengan Layer 3 dan 4 pilihan untuk mencocokkan masuk dan keluar ACL ● Multicast: Protokol Independen Multicast Versi 2 (PIMv2) modus jarang, Sumber Spesifik Multicast (SSM), Multicast Source Discovery Protocol (MSDP), Internet Group Management Protocol Versi 2,dan 3 (IGMP v2, dan v3), dan Multicast VLAN Registration (MVR) ● Virtual Route Forwarding (VRF): VRF-lite (IP VPN); VRF-aware unicast; dan BGP-, OSPF-, RIP-, dan VRF-aware multicast ● Unicast Reverse Path Forwarding (uRFP) dengan ACL; modus ketat dan longgar ● Dukungan frame besar (hingga 9216 byte) ● Mendukung hingga 16 extender kain pada setiap Nexus 5500 dengan modul L3 ● RFC 896 |
| QoS |
● Lapisan 2 IEEE 802.1p (CoS) ● 8 antrian perangkat keras per port ● Konfigurasi QoS per-port ● Kepercayaan CoS ● Penugasan CoS berbasis pelabuhan ● Kepatuhan CLI QoS Modular (MQC) - IPv4 dan IPv6 ● Klasifikasi QoS berbasis ACL (Layer 2, 3, dan 4) ● Penanda MQC CoS ● Antrian virtual output per-port ● CoS berbasis exit queuing ● Egress antrian prioritas ketat ● Jadwal pelayaran berdasarkan pelabuhan: WRR (Weighted Round-Robin) ● Pemberdayaan Rencana Kontrol (CoPP) - IPv4 dan IPv6 |
| Keamanan |
● Akses ACL (standar dan diperpanjang) pada Ethernet dan port Ethernet virtual ● ACL Layer 2 standar dan diperpanjang: alamat MAC, jenis protokol, dll. ● ACL Layer 3 hingga 4 standar dan diperluas: IPv4 dan IPv6, Internet Control Message Protocol (ICMP dan ICMPv6), TCP, User Datagram Protocol (UDP), dll. ● ACL berbasis VLAN (VACL) ● ACL berbasis pelabuhan (PACL) ● ACL yang diberi nama ● Distribusi ACL yang dioptimalkan ● ACL pada terminal virtual (VTY) ● ACL logging pada antarmuka manajemen ● Dynamic Host Configuration Protocol (DHCP) mengintai dengan Opsi 82 ● Pemeriksaan Protokol Resolusi Alamat Dinamis (ARP) ● Penjaga sumber IP ● Relay DHCP ● Cisco CTS (Authentication and Policy download dari ACS) ● Keamanan Port Ethernet ● IPv6 RACL ● IPv6 PACL ● IPv6 VACL |
| Fitur-fitur yang Sangat Tersedia |
● Upgrade Software In-Service (ISSU) untuk Layer 2 ● Sumber daya listrik, modul kipas angin, dan modul ekspansi ● Kecepatan daya 1: 1 ● N: 1 redundansi modul kipas |
| Manajemen |
● Manajemen switch menggunakan 10/100/1000-Mbps manajemen atau konsol port ● Konsol berbasis CLI untuk menyediakan manajemen luar band yang rinci ● Pengelolaan switch dalam band ● LED lokator dan beacon pada Cisco Nexus 2000 Series ● LED lokator berbasis port dan beacon ● Konfigurasi sinkronisasi ● Pemasangan modul sebelumnya ● Rollback konfigurasi ● Secure Shell Versi 2 (SSHv2) ● Telnet ● AAA ● AAA dengan RBAC ● RADIUS ● TACACS+ ● Syslog (8 server) ● Analis paket tertanam ● SNMPv1, v2, dan v3 (IPv4 & IPv6) ● Dukungan SNMP MIB yang ditingkatkan ● Dukungan XML (NETCONF) ● Pemantauan jarak jauh (RMON) ● Standar Enkripsi Lanjutan (AES) untuk lalu lintas manajemen ● Nama pengguna dan kata sandi seragam di seluruh CLI dan SNMP ● Microsoft Challenge Handshake Authentication Protocol (MS-CHAP) ● Sertifikat digital untuk manajemen antara switch dan server RADIUS ● Cisco Discovery Protocol Versi 1 dan 2 ● RBAC ● Switched Port Analyzer (SPAN) pada antarmuka fisik, saluran port, VLAN, dan Fiber Channel ● REMOTE SPAN (ERSPAN) yang terkapar ● Penghitung paket masuk dan keluar per antarmuka ● Protokol Waktu Jaringan (NTP) ● Cisco GOLD ● Tes diagnostik yang komprehensif ● Hubungi Rumah ● Hubungi Rumah dengan Cerdas ● Cisco Fabric Manager ● Cisco DCNM ● CiscoWorks LAN Management Solution (LMS) |
| Data Center Bridging |
● PFC yang sesuai dengan CEE dan IEEE (dukungan frame pause per priority) ● Jarak dukungan PFC link: 3000m ● Protokol DCBX yang sesuai dengan CEE ● Pemilihan Transmisi yang ditingkatkan sesuai dengan CEE dan IEEE |
| Fiber Channel dan FCoE Features (Memerlukan Lisensi Layanan Penyimpanan) |
● FCoE yang sesuai dengan standar T11 (FC-BB-5) ● T11 FCoE Initialization Protocol (FIP) (FC-BB-5) ● Setiap port Ethernet 10 Gigabit yang dapat dikonfigurasi sebagai FCoE ● Administrasi SAN terpisah dari administrasi LAN ● FCP ● Fiber Channel Forwarding (FCF) ● Jenis port standar Fiber Channel: E, F, dan NP ● Jenis port yang ditingkatkan Fiber Channel: VE, TE, dan VF ● F-port trunking ● Saluran F-port ● Penyambungan langsung dari target FCoE dan Fiber Channel ● Hingga 240 kredit buffer per port Fibre Channel asli ● Hingga 32 VSAN per saklar ● Fiber Channel (SAN) ● Modus Interop asli 1 ● Mode Interop asli 2 ● Modus Interop asli 3 ● Modus Interop asli 4 ● VSAN trunking ● Fabric Device Management Interface (FDMI) ● Persistensi Fiber Channel ID (FCID) ● Layanan alias perangkat terdistribusi ● Pengiriman sesuai pesanan ● Pelacakan pelabuhan ● Teknologi Cisco N-Port Virtualization (NPV) ● N-port identifier virtualization (NPIV) ● Layanan kain: name server, notifikasi perubahan negara terdaftar (RSCN), layanan login, dan zonasi name server ● Layanan kain per-VSAN ● Cisco Fabric Services ● Diffie-Hellman Challenge Handshake Authentication Protocol (DH-CHAP) dan Fibre Channel Security Protocol (FC-SP) ● Layanan alias perangkat terdistribusi ● Otentikasi FC-SP host-to-switch dan switch-to-switch ● Jalur Terpendek Pertama (FSPF) ● Mengikat kain untuk Fiber Channel ● Pengelompokan zona standar ● Keamanan pelabuhan ● Domain dan port ● Pengelolaan zona yang lebih baik ● Saluran port SAN ● Cisco Fabric Analyzer ● Fiber Channel traceroute ● Fiber Channel ping ● Debugging Fiber Channel ● Dukungan Cisco Fabric Manager ● Spesifikasi Inisiatif Manajemen Penyimpanan (SMI-S) ● Boot dari SAN melalui VPC/EVPC |
| MIB umum |
● SNMPv2-SMI ● CISCO-SMI ● SNMPv2-TM ● SNMPv2-TC ● IANA-ADDRESS-FAMILY-NUMBERS-MIB ● IANAifType-MIB ● IANAiprouteprotocol-MIB ● HCNUM-TC ● CISCO-TC ● SNMPv2-MIB ● SNMP-COMMUNITY-MIB ● SNMP-FRAMEWORK-MIB ● SNMP-NOTIFIKASI-MIB ● SNMP-TARGET-MIB ● SNMP-USER-BASED-SM-MIB ● SNMP-VIEW-BASED-ACM-MIB ● CISCO-SNMP-VACM-EXT-MIB |
| Layer 3 MIB |
● UDP-MIB ● TCP-MIB ● OSPF-MIB ● BGP4-MIB ● CISCO-HSRP-MIB |
| MIB saluran serat |
● CISCO-ST-TC ● CISCO-FC-FE-MIB ● CISCO-FCSP-MIB ● CISCO-PORT-TRACK-MIB ● CISCO-PSM-MIB ● CISCO-FC-SPAN-MIB ● CISCO-PORT-CHANNEL-MIB ● CISCO-RSCN-MIB ● CISCO-NS-MIB ● CISCO-FCS-MIB ● CISCO-DM-MIB ● FIBRE-CHANNEL-FE-MIB ● CISCO-FC-ROUTE-MIB ● CISCO-FSPF-MIB ● CISCO-ZS-MIB ● CISCO-ZS-EXT-MIB ● CISCO-VSAN-MIB ● CISCO-CFS-MIB ● CISCO-FCPING-MIB ● CISCO-FCTRACEROUTE-MIB ● CISCO-FDMI-MIB ● CISCO-FC-DEVICE-ALIAS-MIB ● CISCO-WWNMGR-MIB ● FCMGMT-MIB ● CISCO-VEDM-MIB ● CISCO-FCOE-MIB |
| MIB Ethernet |
● CISCO-VLAN-MEMBERSHIP-MIB ● CISCO-Virtual-Interface-MIB |
| Konfigurasi MIB |
● ENTITY-MIB ● IF-MIB ● CISCO-ENTITY-EXT-MIB ● CISCO-ENTITY-FRU-CONTROL-MIB ● CISCO-ENTITY-SENSOR-MIB ● CISCO-FLASH-MIB ● CISCO-SYSTEM-MIB ● CISCO-SYSTEM-EXT-MIB ● CISCO-IP-IF-MIB ● CISCO-IF-EXTENSION-MIB ● CISCO-SERVER-INTERFACE-MIB ● CISCO-NTP-MIB ● CISCO-IMAGE-MIB ● CISCO-IMAGE-CHECK-MIB ● CISCO-IMAGE-UPGRADE-MIB ● CISCO-CONFIG-COPY-MIB ● CISCO-ENTITY-VENDORTYPE-OID-MIB ● CISCO-BRIDGE-MIB |
| Pemantauan MIB |
● DIFFSERV-DSCP-TC ● NOTIFIKASI-LOG-MIB ● DIFFSERV-MIB ● CISCO-CALLHOME-MIB ● CISCO-SYSLOG-EXT-MIB ● Cisco-Process-MIB ● RMON-MIB ● CISCO-RMON-CONFIG-MIB ● CISCO-HC-ALARM-MIB |
| MIB Keamanan |
● Cisco-AAA-SERVER-MIB ● CISCO-AAA-SERVER-EXT-MIB ● CISCO-COMMON-ROLES-MIB ● CISCO-COMMON-MGMT-MIB ● CISCO-RADIUS-MIB ● Cisco-Secure-Shell-MIB ● MIB TCP/IP ● INET-ADDRESS-MIB ● TCP-MIB ● CISCO-TCP-MIB ● UDP-MIB ● IP-MIB ● CISCO-IP-PROTOCOL-FILTER-MIB ● CISCO-DNS-CLIENT-MIB ● CISCO-PORTSECURITY- MIB |
| Berbagai MIB |
● START-MIB ● CISCO-LICENSE-MGR-MIB ● CISCO-FEATURE-CONTROL-MIB ● CISCO-CDP-MIB ● CISCO-RF-MIB ● CISCO-ETHERNET-FABRIC-EXTENDER-MIB ● CISCO-BRIDGE-MIB |
| Standar Industri |
● IEEE 802.1D: Spanning Tree Protocol ● IEEE 802.1p: Prioritas CoS ● IEEE 802.1Q: Tagging VLAN ● IEEE 802.1Qaz: Pemilihan transmisi yang ditingkatkan ● IEEE 802.1Qbb: Jeda berdasarkan prioritas ● IEEE 802.1s: Beberapa contoh VLAN dari Spanning Tree Protocol ● IEEE 802.1w: Rekonfigurasi cepat dari Spanning Tree Protocol ● IEEE 802.3: Ethernet ● IEEE 802.3ad: LACP dengan timer cepat ● IEEE 802.3ae: 10 Gigabit Ethernet ● Dukungan SFF 8431 SFP+ CX1 ● RMON ● IEEE 1588-2008: Protokol Waktu Presisi (Jam Batas) |
| Standar Saluran Serat |
● FC-PH, Revisi 4.3 (ANSI/INCITS 230-1994) ● FC-PH, Amandemen 1 (ANSI/INCITS 230-1994/AM1 1996) ● FC-PH, Amandemen 2 (ANSI/INCITS 230-1994/AM2-1999) ● FC-PH-2, Revisi 7.4 (ANSI/INCITS 297-1997) ● FC-PH-3, Revisi 9.4 (ANSI/INCITS 303-1998) ● FC-PI, Revisi 13 (ANSI/INCITS 352-2002) ● FC-PI-2, Revisi 10 (ANSI/INCITS 404-2006) ● FC-PI-4, Revisi 7.0 ● FC-FS, Revisi 1.9 (ANSI/INCITS 373-2003) ● FC-FS-2, Revisi 0.91 ● FC-LS, Revisi 1.2 ● FC-SW-2, Revisi 5.3 (ANSI/INCITS 355-2001) ● FC-SW-3, Revisi 6.6 (ANSI/INCITS 384-2004) ● FC-GS-3, Revisi 7.01 (ANSI/INCITS 348-2001) ● FC-GS-4, Revisi 7.91 (ANSI/INCITS 387-2004) ● FC-BB-5, Revisi 2.0 untuk FCoE ● FCP, Revisi 12 (ANSI/INCITS 269-1996) ● FCP-2, Revisi 8 (ANSI/INCITS 350-2003) ● FCP-3, Revisi 4 (ANSI/INCITS 416-2006) ● FC-MI, Revisi 1.92 (INCITS TR-30-2002, kecuali untuk FL-port dan Kelas 2) ● FC-MI-2, Revisi 2.6 (INCITS TR-39-2005, kecuali untuk FL-port dan Kelas 2) ● FC-SP, Revisi 1.6 ● FC-DA, Revisi 3.1 (INCITS TR-36-2004, kecuali untuk FL-port, SB-port dan Kelas 2) ● Kelas Pelayanan: Kelas 3, Kelas F ● Jenis port standar Fiber Channel: E dan F ● Jenis port yang ditingkatkan Fiber Channel: SD dan TE |
| Spesifikasi Fisik | |
| Optik SFP+ |
Cisco Nexus 5500 platform mendukung 10 Gigabit Ethernet SFP + kabel Twinax tembaga untuk jarak pendek dan optik SFP + (10GBASE-SR, 10GBASE-LR, 10GBASE-ER,GLC-ZX-SM dan Cisco Nexus 2000 Series Fabric Extender Transceiver [FET-10G]) untuk jarak jauh. SFP + memiliki beberapa keuntungan dibandingkan dengan pilihan konektivitas 10 Gigabit Ethernet lainnya: ● Format 10 Gigabit Ethernet yang kecil ● Interoperabilitas optik dengan tipe antarmuka XENPAK, X2, dan XFP ● Konsumsi daya rendah ● Perangkat yang bisa ditukar panas ● Produk platform Cisco Nexus 5500 mendukung SFP + 8-Gbps yang kompatibel dengan Fiber Channel untuk opsi konektivitas Fiber Channel asli; 8-Gbps Fibre Channel-compatible short-reach and 10-km long-reach SFP transceiver modules operate at 8/4/2 Gbps and are supported in the 8‑Gbps-capable native Fibre Channel ports on expansion modules and unified ports |
| Fisik (tinggi x lebar x kedalaman) | 3.47 x 17.3 x 29.5 inci (8.8 x 43.9 x 74.9 cm) |
| Suhu operasi | 32 sampai 104°F (0 sampai 40°C) |
| Suhu tidak beroperasi (simpanan) | -40 sampai 158°F (-40 sampai 70°C) |
| Kelembaban | 5 sampai 95% (tidak kondensasi) |
| Ketinggian | 0 sampai 10.000 ft (0 sampai 3000m) |
| Berat badan | 47.5 lb (21,55 kg) |
