Detail produk:
|
| Model: | N5K-C5596UP-FA | Faktor bentuk: | 2RU |
|---|---|---|---|
| Port Tetap: | 48 port terpadu tetap | sumber daya listrik: | Catu Daya AC 2×1100W |
| Modul Kipas: | 4 | Slot Ekspansi: | 3 |
| Dimensi: | 3,47 x 17,3 x 29,5 inci. | Berat badan: | 47,5 pon |
| Kondisi: | Baru Disegel | Jaminan: | 1 tahun |
| Pembayaran: | T/T, Western Union, Paypal | Pengiriman: | DHL, FEDEX, UPS |
| Menyoroti: | 2PS Cisco Nexus 5596UP,Cisco Nexus 5596UP 2RU Chassis,N5K-C5596UP-FA Cisco Switch |
||

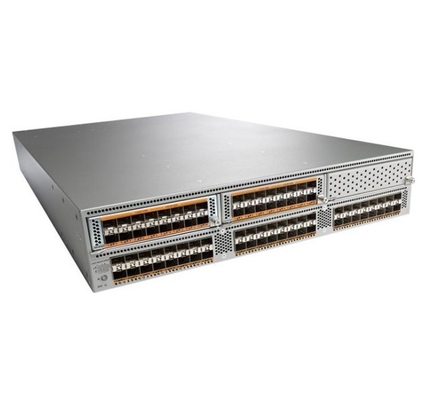

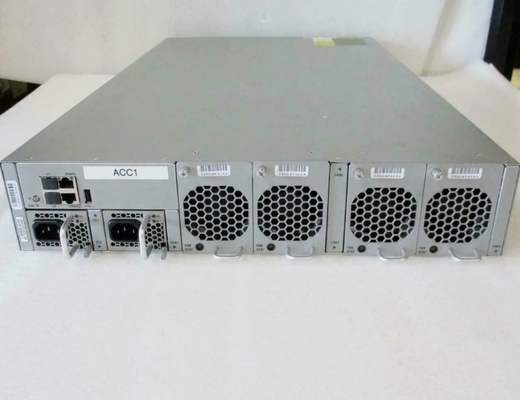

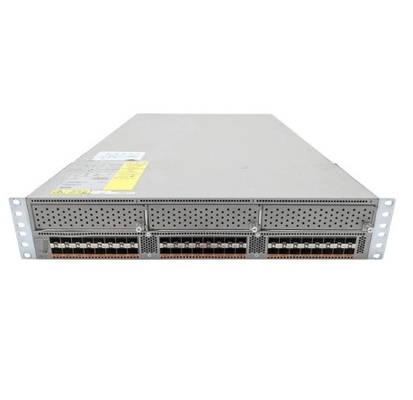

N5K-C5596UP-FA adalah Switch Cisco Nexus 5596UP, termasuk 48 port terpadu tetap, Aliran Udara Depan-ke-Belakang, 2 Catu Daya AC 1100W, Baki Kipas, 3 Slot Ekspansi.
Elemen yang direkomendasikan untuk N5K-C5596UP-FA.
| Kategori | Model | Keterangan |
|
Slot Ekspansi Nexus 5500
|
N55-M16UP | Modul Port Terpadu Nexus 5500 16p, Cadangan |
| N55-D160L3-V2 | Modul Ekspansi Nexus 5596 Lapisan 3, Versi 2 | |
|
Pemancar dan Kabel N5K
|
SFP-H10GB-CU1M | Kabel SFP+ 10GBASE-CU 1 Meter |
| SFP-H10GB-ACU7M | Kabel Optik Aktif Cisco Direct-Attach dengan Konektor SFP+, SFP-H10GB-ACU7M | |
| Lisensi | N55-48P-SSK9 | Lisensi Penyimpanan Nexus 5500, 48 Port |
Perbandingan N5K-C5596UP-FA, N5K-C5596T-FA dan N5K-C5548UP-FA.
| Kode Produk | N5K-C5596UP-FA | N5K-C5596T-FA | N5K-C5548UP-FA |
| Faktor Bentuk | 2RU | 2RU | 1RU |
| Port Tetap | 48 port terpadu tetap | 32x10GT/16xSFP+ Port Tetap | 32 port terpadu tetap |
| Pasokan Listrik | 2 Catu Daya AC 1100W | 2 Catu Daya AC 1100W | 2 Catu Daya AC 750W |
| Modul Kipas | 4 | 4 | 2 |
| Slot Ekspansi | 3 | 3 | 1 |
| Aliran udara | Depan-ke-belakang | Kembali ke Depan | Depan-ke-belakang |
Spesifikasi N5K-C5596UP-FA |
|
| Pertunjukan |
● Penerusan perangkat keras lapisan 2 pada 1920 Gbps atau 1428 mpps; Performa lapisan 3 hingga 160 Gbps atau 240 mpps ● Entri tabel alamat MAC: 32.000 ● Desain cut-through latensi rendah yang memberikan latensi lalu lintas yang dapat diprediksi dan konsisten terlepas dari ukuran paket, pola lalu lintas, atau fitur yang diaktifkan pada antarmuka 10 Gigabit Ethernet ● Throughput lalu lintas laju garis di semua port |
| Antarmuka |
● 48 port tetap yang dapat dikonfigurasi sebagai 1 dan 10 Gigabit Ethernet dan FCoE atau Fibre Channel asli 8/4/2/1-Gbps; antarmuka tambahan melalui hingga tiga modul ekspansi ● Modul ekspansi ● 16-port 1 dan 10 Gigabit Ethernet dan modul FCoE ● 8-port 8/4/2/1-Gbps Fibre Channel ditambah 8-port 1 dan 10 Gigabit Ethernet dan modul FCoE ● Modul port terpadu yang terdiri dari 16 port yang dapat dikonfigurasi sebagai Fibre Channel 8/4/2/1-Gbps atau 1 dan 10 Gigabit Ethernet dan FCoE ● Modul ekspansi QSFP 4-port ● Modul 12-port 10G BASE-T (khusus Cisco Nexus 5596T) ● Modul lapisan 3 (hanya Cisco Nexus 5596UP dan 5596T; satu per sistem) ● Kartu anak lapisan 3 (hanya Cisco Nexus 5548P dan 5548UP; satu per sistem) ● Ekstensi melalui Cisco Nexus 2000 Series |
| Fitur Lapisan 2 |
● Port switch lapisan 2 dan trunk VLAN ● Enkapsulasi VLAN IEEE 802.1Q ● Mendukung hingga 4096 VLAN ● Rapid Per-VLAN Spanning Tree Plus (PVRST+) (kompatibel dengan IEEE 802.1w) ● Multiple Spanning Tree Protocol (MSTP) (IEEE 802.1s): 64 instance ● Spanning Tree PortFast ● Pelindung akar pohon merentang ● Jaminan Jembatan Spanning Tree ● Teknologi Cisco EtherChannel (hingga 16 port per EtherChannel) ● Teknologi Cisco vPC ● Peningkatan vPC memungkinkan vPC antara Cisco Nexus 5000 dan 2000 Series serta antara Cisco Nexus 3000 Series dan host akhir ● sinkronisasi konfigurasi vPC ● Protokol Kontrol Agregasi Tautan (LACP): IEEE 802.3ad ● Hashing saluran port tingkat lanjut berdasarkan informasi Lapisan 2, 3, dan 4 ● Frame jumbo di semua port (hingga 9216 byte) ● Jeda frame (IEEE 802.3x) ● Kontrol badai (unicast, multicast, dan siaran) ● VLAN Pribadi ● VLAN pribadi melalui trunk (terisolasi dan tidak pilih-pilih) ● VLAN Pribadi melalui vPC dan EtherChannels ● Pemetaan Ulang VLAN ● Jalur Kain Cisco ● EvPC dan vPC+ dengan FabricPath ● Adaptor Cisco FEX ● VM Pusat Data Cisco FEX ● Mendukung hingga 24 ekstender fabric pada setiap platform Cisco Nexus 5500 |
| Fitur Lapisan 3 |
● Antarmuka lapisan 3: Port yang dirutekan pada antarmuka platform Cisco Nexus 5500, antarmuka virtual switch (SVI), saluran port, subantarmuka, dan subantarmuka saluran port dengan total 4096 entri ● Mendukung hingga 8000 awalan dan hingga 16000 entri host IPv4 dan 8000 IPv6 ● Mendukung hingga 8000 rute multicast ● Mendukung hingga 8000 grup IGMP ● Dukungan untuk 1000 entri VRF ● Mendukung hingga 4096 VLAN ● Multipathing setara biaya (ECMP) 16 arah ● 1664 entri daftar kontrol akses (ACL) masuk dan keluar 2048 ● Protokol perutean: Statis, Protokol Informasi Perutean Version2 (RIPv2), Enhanced Interior Gateway Routing Protocol (EIGRP), Open Shortest Path First Version 2 (OSPFv2), dan Border Gateway Protocol (BGP) ● Protokol Perutean IPv6: Statis, Jalur Terpendek Terbuka Versi Pertama 3 (OPFv3), Protokol Gerbang Perbatasan (BGPv6), Protokol Perutean Gerbang Interior yang Disempurnakan (EIGRPv6) ● IPv6 VRF Ringan ● Protokol Router Siaga Panas (HSRP) dan Protokol Redundansi Router Virtual (VRRP) ● ACL: Merutekan ACL dengan opsi Lapisan 3 dan 4 untuk mencocokkan ACL masuk dan keluar ● Multicast: Mode sparse Protokol Multicast Independen Versi 2 (PIMv2), Multicast Spesifik Sumber (SSM), Protokol Penemuan Sumber Multicast (MSDP), Protokol Manajemen Grup Internet Versi 2, dan 3 (IGMP v2, dan v3), dan Registrasi VLAN Multicast (MVR) ● Penerusan Rute Virtual (VRF): VRF-lite (IP VPN); Unicast yang sadar VRF; dan multicast yang mendukung BGP, OSPF, RIP, dan VRF ● Unicast Reverse Path Forwarding (uRFP) dengan ACL; mode ketat dan longgar ● Dukungan bingkai jumbo (hingga 9216 byte) ● Mendukung hingga 16 fabric extender pada setiap Nexus 5500 dengan modul L3 ● RFC 896 |
| QoS |
● Lapisan 2 IEEE 802.1p (CoS) ● 8 antrian perangkat keras per port ● Konfigurasi QoS per port ● kepercayaan CoS ● Penugasan CoS berbasis pelabuhan ● Kepatuhan Modular QoS CLI (MQC) - IPv4 dan IPv6 ● Klasifikasi QoS berbasis ACL (Lapisan 2, 3, dan 4) ● Penandaan MQC CoS ● Antrian keluaran virtual per port ● Antrian jalan keluar berbasis CoS ● Antrian dengan prioritas ketat untuk jalan keluar ● Penjadwalan berbasis port keluar: Weighted Round-Robin (WRR) ● Pemolisian Rencana Pengendalian (CoPP) - IPv4 dan IPv6 |
| Keamanan |
● Ingress ACL (standar dan diperluas) pada Ethernet dan port Ethernet virtual ● ACL Lapisan 2 standar dan diperluas: alamat MAC, jenis protokol, dll. ● ACL Lapisan 3 hingga 4 standar dan diperluas: IPv4 dan IPv6, Internet Control Message Protocol (ICMP dan ICMPv6), TCP, User Datagram Protocol (UDP), dll. ● ACL berbasis VLAN (VACL) ● ACL berbasis port (PACL) ● Bernama ACL ● Distribusi ACL yang dioptimalkan ● ACL pada terminal virtual (VTY) ● ACL masuk pada antarmuka manajemen ● Protokol Konfigurasi Host Dinamis (DHCP) mengintip dengan Opsi 82 ● Inspeksi Protokol Resolusi Alamat Dinamis (ARP). ● Penjaga sumber IP ● Relai DHCP ● Cisco CTS (Pengunduhan Otentikasi dan Kebijakan dari ACS) ● Keamanan Port Ethernet ● IPv6 RACL ● IPv6 PACL ● VACL IPv6 |
| Fitur Ketersediaan Tinggi |
● Peningkatan Perangkat Lunak Dalam Layanan (ISSU) untuk Lapisan 2 ● Catu daya, modul kipas, dan modul ekspansi yang dapat diganti secara hot-swappable ● redundansi daya 1:1 ● N:1 redundansi modul kipas |
| Pengelolaan |
● Manajemen peralihan menggunakan manajemen 10/100/1000-Mbps atau port konsol ● Konsol berbasis CLI untuk menyediakan manajemen out-of-band yang terperinci ● Manajemen saklar in-band ● LED pencari lokasi dan suar pada Cisco Nexus 2000 Series ● Pencari lokasi dan LED suar berbasis port ● Sinkronisasi konfigurasi ● Pra-penyediaan modul ● Pengembalian konfigurasi ● Secure Shell Versi 2 (SSHv2) ● Telnet ● AAA ● AAA dengan RBAC ● RADIUS ● TACACS+ ● Syslog (8 server) ● Penganalisis paket tertanam ● SNMPv1, v2, dan v3 (IPv4 & IPv6) ● Dukungan SNMP MIB yang ditingkatkan ● Dukungan XML (NETCONF). ● Pemantauan jarak jauh (RMON) ● Standar Enkripsi Lanjutan (AES) untuk manajemen lalu lintas ● Nama pengguna dan kata sandi terpadu di seluruh CLI dan SNMP ● Protokol Otentikasi Jabat Tangan Microsoft Challenge (MS-CHAP) ● Sertifikat digital untuk manajemen antara switch dan server RADIUS ● Cisco Discovery Protocol Versi 1 dan 2 ● RBAC ● Switched Port Analyzer (SPAN) pada antarmuka fisik, saluran port, VLAN, dan Fibre Channel ● SPAN Jarak Jauh Terenkapsulasi (ERSPAN) ● Penghitung paket masuk dan keluar per antarmuka ● Protokol Waktu Jaringan (NTP) ● Cisco EMAS ● Tes diagnostik bootup yang komprehensif ● Telepon ke Rumah ● Panggilan Cerdas ke Rumah ● Manajer Kain Cisco ● Cisco DCNM ● Solusi Manajemen LAN CiscoWorks (LMS) |
| Menjembatani Pusat Data |
● PFC yang sesuai dengan CEE dan IEEE (dukungan bingkai Jeda per prioritas) ● Dukungan jarak tautan PFC: 3000m ● Protokol DCBX yang sesuai dengan CEE ● Seleksi Transmisi yang Ditingkatkan yang sesuai dengan CEE dan IEEE |
| Fitur Fibre Channel dan FCoE (Memerlukan Lisensi Layanan Penyimpanan) |
● FCoE yang memenuhi standar T11 (FC-BB-5) ● Protokol Inisialisasi FCoE T11 (FIP) (FC-BB-5) ● Port Ethernet 10 Gigabit apa pun yang dapat dikonfigurasi sebagai FCoE ● Administrasi SAN terpisah dari administrasi LAN ● FCP ● Penerusan Saluran Fibre (FCF) ● Tipe port standar Fibre Channel: E, F, dan NP ● Jenis port Fibre Channel yang ditingkatkan: VE, TE, dan VF ● Batang port-F ● Penyaluran port-F ● Keterikatan langsung terhadap target FCoE dan Fibre Channel ● Hingga 240 kredit buffer per port Fibre Channel asli ● Hingga 32 VSAN per switch ● Saluran port Fibre Channel (SAN). ● Mode Interop Asli 1 ● Mode Interop Asli 2 ● Mode Interop Asli 3 ● Mode Interop Asli 4 ● Batang VSAN ● Antarmuka Manajemen Perangkat Fabric (FDMI) ● Persistensi ID Saluran Fibre (FCID). ● Layanan alias perangkat terdistribusi ● Pengiriman sesuai pesanan ● Pelacakan pelabuhan ● Teknologi Cisco N-Port Virtualisasi (NPV). ● Virtualisasi pengenal port-N (NPIV) ● Layanan fabric: Server nama, pemberitahuan perubahan status terdaftar (RSCN), layanan login, dan zonasi server nama ● Layanan kain per-VSAN ● Layanan Cisco Fabric ● Protokol Otentikasi Jabat Tangan Diffie-Hellman Challenge (DH-CHAP) dan Protokol Keamanan Fibre Channel (FC-SP) ● Layanan alias perangkat terdistribusi ● Otentikasi FC-SP host-ke-switch dan switch-to-switch ● Jalur Terpendek Kain Pertama (FSPF) ● Pengikatan kain untuk Fibre Channel ● Zonasi standar ● Keamanan pelabuhan ● Domain dan port ● Peningkatan zonasi ● saluran port SAN ● Penganalisis Fabric Cisco ● Traceroute Fibre Channel ● Ping Saluran Fibre ● Proses debug Fibre Channel ● Dukungan Cisco Fabric Manager ● Spesifikasi Inisiatif Manajemen Penyimpanan (SMI-S) ● Boot dari SAN melalui VPC/EVPC |
| MIB Generik |
● SNMPv2-SMI ● CISCO-SMI ● SNMPv2-TM ● SNMPv2-TC ● IANA-ALAMAT- KELUARGA-ANGKA-MIB ● IANAifType-MIB ● IANAiprouteprotocol-MIB ● HCNUM-TC ● CISCO-TC ● SNMPv2-MIB ● SNMP-KOMUNITAS-MIB ● SNMP-FRAMEWORK-MIB ● SNMP-NOTIFIKASI-MIB ● SNMP-TARGET-MIB ● SNMP-BERBASIS PENGGUNA-SM-MIB ● SNMP-VIEW-BERBASIS-ACM-MIB ● CISCO-SNMP-VACM-EXT-MIB |
| MIB lapisan 3 |
● UDP-MIB ● TCP-MIB ● OSPF-MIB ● BGP4-MIB ● CISCO-HSRP-MIB |
| MIB Fibre Channel |
● CISCO-ST-TC ● CISCO-FC-FE-MIB ● CISCO-FCSP-MIB ● CISCO-PORT-TRACK-MIB ● CISCO-PSM-MIB ● CISCO-FC-SPAN-MIB ● CISCO-PORT-SALURAN-MIB ● CISCO-RSCN-MIB ● CISCO-NS-MIB ● CISCO-FCS-MIB ● CISCO-DM-MIB ● SALURAN SERAT-FE-MIB ● CISCO-FC-ROUTE-MIB ● CISCO-FSPF-MIB ● CISCO-ZS-MIB ● CISCO-ZS-EXT-MIB ● CISCO-VSAN-MIB ● CISCO-CFS-MIB ● CISCO-FCPING-MIB ● CISCO-FCTRACEROUTE-MIB ● CISCO-FDMI-MIB ● CISCO-FC-PERANGKAT-ALIAS-MIB ● CISCO-WWNMGR-MIB ● FCMGMT-MIB ● CISCO-VEDM-MIB ● CISCO-FCOE-MIB |
| MIB Ethernet |
● CISCO-VLAN-MEMBERSHIP-MIB ● CISCO-Antarmuka-Virtual-MIB |
| MIB konfigurasi |
● ENTITAS-MIB ● JIKA-MIB ● CISCO-ENTITAS-EXT-MIB ● CISCO-ENTITY-FRU-CONTROL-MIB ● CISCO-ENTITAS-SENSOR-MIB ● CISCO-FLASH-MIB ● CISCO-SISTEM-MIB ● CISCO-SISTEM-EXT-MIB ● CISCO-IP-IF-MIB ● CISCO-IF-EKSTENSI-MIB ● CISCO-SERVER-INTERFACE-MIB ● CISCO-NTP-MIB ● CISCO-GAMBAR-MIB ● CISCO-GAMBAR-PERIKSA-MIB ● CISCO-IMAGE-UPGRADE-MIB ● CISCO-CONFIG-SALINAN-MIB ● CISCO-ENTITAS-VENDORTYPE-OID-MIB ● CISCO-JEMBATAN-MIB |
| Memantau MIB |
● DIFFSERV-DSCP-TC ● PEMBERITAHUAN-LOG-MIB ● DIFFSERV-MIB ● CISCO-CALLHOME-MIB ● CISCO-SYSLOG-EXT-MIB ● PROSES CISCO-MIB ● RMON-MIB ● CISCO-RMON-CONFIG-MIB ● CISCO-HC-ALARM-MIB |
| MIB Keamanan |
● CISCO-AAA-SERVER-MIB ● CISCO-AAA-SERVER-EXT-MIB ● CISCO-PERAN-UMUM-MIB ● CISCO-UMUM-MGMT-MIB ● CISCO-RADIUS-MIB ● CISCO-SECURE-SHELL-MIB ● MIB TCP/IP ● INET-ALAMAT-MIB ● TCP-MIB ● CISCO-TCP-MIB ● UDP-MIB ● IP-MIB ● CISCO-IP-PROTOKOL-FILTER-MIB ● CISCO-DNS-KLIEN-MIB ● CISCO-PORTSECURITY- MIB |
| MIB lain-lain |
● MULAI-MIB ● CISCO-LISENSI-MGR-MIB ● CISCO-FITUR-KONTROL-MIB ● CISCO-CDP-MIB ● CISCO-RF-MIB ● CISCO-ETHERNET-FABRIC-EXTENDER-MIB ● CISCO-JEMBATAN-MIB |
| Standar Industri |
● IEEE 802.1D: Protokol Spanning Tree ● IEEE 802.1p: prioritas CoS ● IEEE 802.1Q: penandaan VLAN ● IEEE 802.1Qaz: Pemilihan transmisi yang ditingkatkan ● IEEE 802.1Qbb: Jeda per prioritas ● IEEE 802.1s: Beberapa contoh VLAN dari Spanning Tree Protocol ● IEEE 802.1w: Konfigurasi ulang Spanning Tree Protocol secara cepat ● IEEE 802.3: Ethernet ● IEEE 802.3ad: LACP dengan pengatur waktu cepat ● IEEE 802.3ae: 10 Gigabit Ethernet ● Dukungan SFF 8431 SFP+ CX1 ● RMON ● IEEE 1588-2008: Protokol Waktu Presisi (Jam Batas) |
| Standar Saluran Fibre |
● FC-PH, Revisi 4.3 (ANSI/INCITS 230-1994) ● FC-PH, Amandemen 1 (ANSI/INCITS 230-1994/AM1 1996) ● FC-PH, Amandemen 2 (ANSI/INCITS 230-1994/AM2-1999) ● FC-PH-2, Revisi 7.4 (ANSI/INCITS 297-1997) ● FC-PH-3, Revisi 9.4 (ANSI/INCITS 303-1998) ● FC-PI, Revisi 13 (ANSI/INCITS 352-2002) ● FC-PI-2, Revisi 10 (ANSI/INCITS 404-2006) ● FC-PI-4, Revisi 7.0 ● FC-FS, Revisi 1.9 (ANSI/INCITS 373-2003) ● FC-FS-2, Revisi 0.91 ● FC-LS, Revisi 1.2 ● FC-SW-2, Revisi 5.3 (ANSI/INCITS 355-2001) ● FC-SW-3, Revisi 6.6 (ANSI/INCITS 384-2004) ● FC-GS-3, Revisi 7.01 (ANSI/INCITS 348-2001) ● FC-GS-4, Revisi 7.91 (ANSI/INCITS 387-2004) ● FC-BB-5, Revisi 2.0 untuk FCoE ● FCP, Revisi 12 (ANSI/INCITS 269-1996) ● FCP-2, Revisi 8 (ANSI/INCITS 350-2003) ● FCP-3, Revisi 4 (ANSI/INCITS 416-2006) ● FC-MI, Revisi 1.92 (INCITS TR-30-2002, kecuali untuk port FL dan Kelas 2) ● FC-MI-2, Revisi 2.6 (INCITS TR-39-2005, kecuali untuk port FL dan Kelas 2) ● FC-SP, Revisi 1.6 ● FC-DA, Revisi 3.1 (INCITS TR-36-2004, kecuali untuk port FL, port SB, dan Kelas 2) ● Kelas Pelayanan: Kelas 3, Kelas F ● Tipe port standar Fibre Channel: E dan F ● Jenis port Fibre Channel yang ditingkatkan: SD dan TE |
| Spesifikasi Fisik | |
| Optik SFP+ |
Platform Cisco Nexus 5500 mendukung 10 Gigabit Ethernet SFP+ kabel tembaga Twinax untuk jarak pendek dan optik SFP+ (10GBASE-SR, 10GBASE-LR, 10GBASE-ER, GLC-ZX-SM dan Cisco Nexus 2000 Series Fabric Extender Transceiver [FET-10G]) untuk jarak yang lebih jauh. SFP+ memiliki beberapa keunggulan dibandingkan opsi konektivitas 10 Gigabit Ethernet lainnya: ● Faktor bentuk Ethernet 10 Gigabit kecil ● Interoperabilitas optik dengan tipe antarmuka XENPAK, X2, dan XFP ● Konsumsi daya rendah ● Perangkat yang dapat ditukar secara hot-swappable ● Produk platform Cisco Nexus 5500 mendukung SFP+ yang kompatibel dengan Fibre Channel 8-Gbps untuk opsi konektivitas Fibre Channel asli; Modul transceiver SFP jangkauan pendek dan jangkauan jauh 8-Gbps yang kompatibel dengan Fibre Channel beroperasi pada 8/4/2 Gbps dan didukung di port Fibre Channel asli berkemampuan 8‑Gbps pada modul ekspansi dan port terpadu |
| Fisik (tinggi x lebar x tebal) | 3,47 x 17,3 x 29,5 inci (8,8 x 43,9 x 74,9 cm) |
| Suhu pengoperasian | 32 hingga 104°F (0 hingga 40°C) |
| Suhu non-operasional (penyimpanan). | -40 hingga 158°F (-40 hingga 70°C) |
| Kelembaban | 5 hingga 95% (tanpa kondensasi) |
| Ketinggian | 0 hingga 10.000 kaki (0 hingga 3000m) |
| Berat | 47,5 pon (21,55 kg) |
