| Nomor model: | S12700E-8 | Nama Produk: | Sakelar Seri Huawei S12700E-8 CloudEngine S12700E |
|---|---|---|---|
| Jenis: | saklar kampus | Tegangan operasi DC: | -48V hingga -60V AC: 90V hingga 290V |
| Kapasitas Beralih: | 512Tbps | Kapasitas Penyangga: | Buffer data hingga 200 ms per port |
| Desain Redundansi:: | MPU, SFU, modul daya, dan modul kipas | Berat (sasis kosong): | 42,5kg |
| Cahaya Tinggi: | S12700E Huawei Cloudengine Switch,Cloudengine S12700E Campus Switch,MPU Cloudengine S12700E |
||

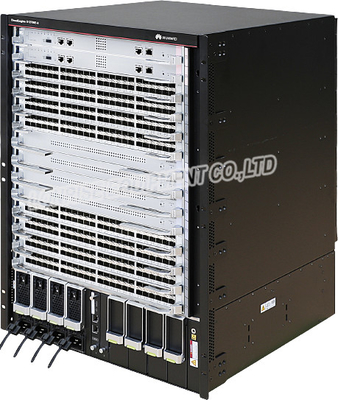

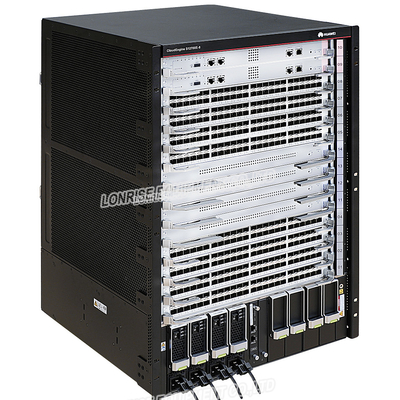

Sakelar Seri Huawei S12700E-8 CloudEngine S12700E
Penampilan dan Struktur
Sasis S12700E-8 tingginya 15 U (1 U = 44,45 mm).Jika sasis tidak memiliki bingkai manajemen kabel yang terpasang, dimensi (T x L x D) adalah 663,9 mm x 442 mm x 517,4 mm.Jika sasis memiliki bingkai manajemen kabel yang terpasang, dimensi (T x L x D) adalah 663,9 mm x 442 mm x 585 mm.
menunjukkan struktur depanS12700E-8casis.
| 1. Dua MPU |
2. Delapan dari kartu layanan berikut dapat dipasang:
CATATAN:
Kartu yang didukung oleh sakelar bergantung pada versi perangkat lunak.Untuk detailnya, lihat Alat Kueri Perangkat Keras. |
3. Empat SFU |
4. Sepasang braket pemasangan CATATAN:
Braket pemasangan digunakan untuk mengamankan sasis di dalam kabinet. |
| 5. Enam modul daya | 6. Dua CMU |
7. Soket ESD depan CATATAN:
Terminal arde dari tali pergelangan tangan ESD dapat dimasukkan ke dalam soket ini.Tali pergelangan tangan ESD dapat memberikan perlindungan ESD saat sasis diarde dengan andal. |
8. Bingkai manajemen kabel CATATAN:
Manajemen kabel membingkai kabel yang terpisah pada kartu yang berbeda dan membantu merutekan kabel secara teratur. |
menunjukkan struktur belakangS12700E-8casis.
S12700E-8struktur sasis (tampak belakang)
| 1. Modul Empat Kipas |
2. Jack ESD belakang CATATAN:
Terminal arde dari tali pergelangan tangan ESD dapat dimasukkan ke dalam soket ini.Tali pergelangan tangan ESD dapat memberikan perlindungan ESD saat sasis diarde dengan andal. |
3. Terminal darat JG CATATAN:
Terminal OT dua lubang dari kabel arde dapat dihubungkan ke sekrup untuk mengardekan sasis. |
4. Filter udara CATATAN:
Filter udara mencegah debu masuk ke sasis. |
|
5. Sepasang pegangan yang bisa dilepas CATATAN:
Anda dapat memasang pegangan ini di dua sisi sasis untuk mengangkat sasis. |
- | - | - |
Spesifikasi sakelar seri S12700E-8
|
Barang |
Keterangan |
|---|---|
| Jumlah slot LPU | 8 |
| Jumlah slot MPU | 2 |
| Jumlah slot SFU | 4 |
| Jumlah slot kipas | 4 |
| Jumlah slot modul daya | 6 |
| Jumlah slot CMU | 2 |
| Kepadatan port per sasis | 384xFE, 384xGE, 384x10GE, 320x25GE, 192x40GE, 192x100GE |
| Instalasi | Sakelar dapat dipasang di kabinet N66E atau N68E, satu kabinet untuk satu sasis. |
| Sistem sakelar klaster (CSS) | Pengelompokan port layanan |
|
Konsumsi daya maksimum (sepenuhnya dikonfigurasi) CATATAN:
Nilai pembuangan panas sasis sama dengan konsumsi daya saat ini. |
6950 W |
| Spesifikasi daya |
|
| Dimensi (T x W x D, tanpa braket pemasangan di rak) |
|
| Berat (kosong/sepenuhnya dikonfigurasi) | 42,5 kg/114 kg (93,7 lb/251,3 lb) |
| Keandalan dan ketersediaan |
CATATAN:
Nilai sebelumnya dihitung berdasarkan konfigurasi khas produk.Nilai sebenarnya akan bervariasi tergantung pada modul yang dipasang pada produk. |
| Spesifikasi lingkungan |
|
| Kebisingan di bawah suhu normal (kekuatan suara) | 78 dB(A) |
| Sertifikasi |
|
| Nomor bagian | 02115870 |
