Nomor model: | S12700E-4 | Produk: | Sakelar Seri Huawei S12700E-4 CloudEngine S12700E |
---|---|---|---|
Tingkat transmisi: | 10/100/1000Mbps | Beralih Kapasitas: | 19,2 Tbps/28,8 Tbps |
Kapasitas Beralih: | 19,2 Tbps/28,8 Tbps | Slot SFU: | 2 |
VXLAN: | Gateway VXLAN L2 dan L3 | Fungsi: | Dukungan VLAN |
Cahaya Tinggi: | Chipset Cloudengine S12700E,S12700E-4 Huawei Cloudengine Switch,VXLAN L2 Huawei Cloudengine |

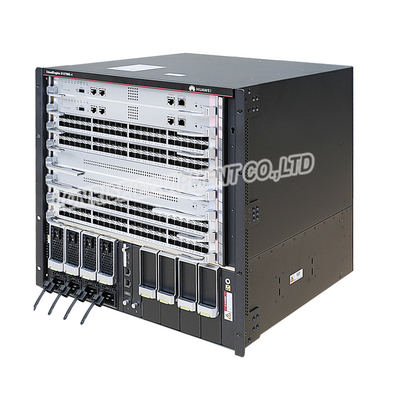

Huawei S12700E - 4 CloudEngine S12700E Series Mengganti chipset berkinerja tinggi
Penampilan dan Struktur
Sasis S12700E-4 memiliki tinggi 10 U (1 U = 44,45 mm).Jika sasis tidak memiliki bingkai manajemen kabel yang terpasang, dimensi (T x L x D) adalah 441,7 mm x 442 mm x 517,4 mm.Jika sasis memiliki bingkai manajemen kabel yang terpasang, dimensi (T x L x D) adalah 441,7 mm x 442 mm x 585 mm.
menunjukkan struktur depanS12700E-4casis.
1. Dua MPU |
2. Empat dari kartu layanan berikut dapat dipasang:
CATATAN:
Kartu yang didukung oleh sakelar bergantung pada versi perangkat lunak.Untuk detailnya, lihat Alat Kueri Perangkat Keras. |
3. Dua SFU |
4. Sepasang braket pemasangan CATATAN:
Braket pemasangan digunakan untuk mengamankan sasis di dalam kabinet. |
5. Empat modul daya | 6. Dua CMU |
7. Soket ESD depan CATATAN:
Terminal arde dari tali pergelangan tangan ESD dapat dimasukkan ke dalam soket ini.Tali pergelangan tangan ESD dapat memberikan perlindungan ESD saat sasis diarde dengan andal. |
8. Bingkai manajemen kabel CATATAN:
Manajemen kabel membingkai kabel yang terpisah pada kartu yang berbeda dan membantu merutekan kabel secara teratur. |
1. Modul Dua Kipas |
2. Jack ESD belakang CATATAN:
Terminal arde dari tali pergelangan tangan ESD dapat dimasukkan ke dalam soket ini.Tali pergelangan tangan ESD dapat memberikan perlindungan ESD saat sasis diarde dengan andal. |
3. Terminal darat JG CATATAN:
Terminal OT dua lubang dari kabel arde dapat dihubungkan ke sekrup untuk mengardekan sasis. |
4. Filter udara CATATAN:
Filter udara mencegah debu masuk ke sasis. |
5. Sepasang pegangan yang bisa dilepas CATATAN:
Anda dapat memasang pegangan ini di dua sisi sasis untuk mengangkat sasis. |
- | - | - |
Spesifikasi sakelar seri S12700E-4
Barang |
Keterangan |
---|---|
Jumlah slot LPU | 4 |
Jumlah slot MPU | 2 |
Jumlah slot SFU | 2 |
Jumlah slot kipas | 2 |
Jumlah slot modul daya | 4 |
Jumlah slot CMU | 2 |
Kepadatan port per sasis | 192xFE, 192xGE, 192x10GE, 160x25GE, 96x40GE, 96x100GE |
Instalasi | Sakelar dapat dipasang di kabinet N66E atau N68E, satu kabinet untuk satu atau dua sasis. |
Sistem sakelar klaster (CSS) | Pengelompokan port layanan |
Konsumsi daya maksimum (sepenuhnya dikonfigurasi) CATATAN:
Nilai pembuangan panas sasis sama dengan konsumsi daya saat ini. |
3344 W |
Spesifikasi daya |
|
Dimensi (T x W x D, tanpa braket pemasangan di rak) |
|
Berat (kosong/sepenuhnya dikonfigurasi) | 24,5 kg/66 kg (54 lb/145,5 lb) |
Keandalan dan ketersediaan |
CATATAN:
Nilai sebelumnya dihitung berdasarkan konfigurasi khas produk.Nilai sebenarnya akan bervariasi tergantung pada modul yang dipasang pada produk. |
Spesifikasi lingkungan |
|
Kebisingan di bawah suhu normal (kekuatan suara) | 78 dB(A) |
Sertifikasi |
|
Nomor bagian | 02115869 |
