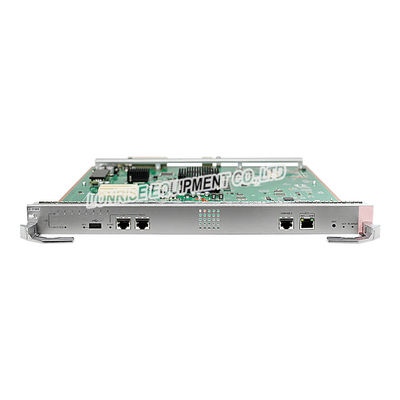

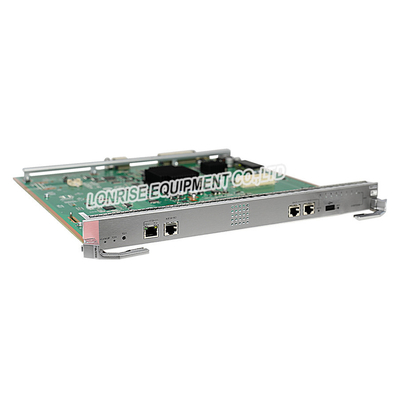

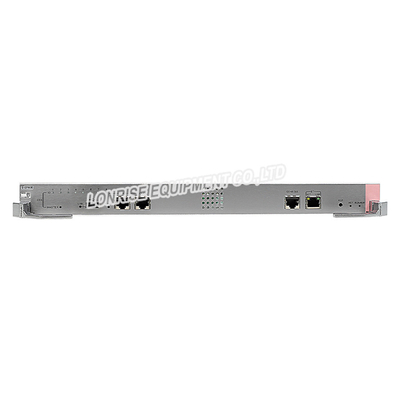

Huawei LST7MPUE0000 - Sakelar Seri S12700E CloudEngine S12700E

Fungsi

ItuLST7MPUE0000menyediakan bidang kontrol dan bidang manajemen untuk keseluruhan sistem.

• Bidang kontrol menyediakan fungsi seperti pemrosesan protokol, pemrosesan layanan, perhitungan rute, kontrol penerusan, penjadwalan layanan, pengumpulan statistik lalu lintas, dan keamanan sistem.
• Bidang manajemen bertanggung jawab atas pemantauan status sistem, pemantauan lingkungan, pemrosesan log dan alarm, pemuatan perangkat lunak sistem, dan peningkatan sistem.

ItuLST7MPUE0000terdiri dari modul fungsional berikut:

• Modul kontrol: berfungsi sebagai bidang kontrol dan manajemen untukLST7MPUE0000dan seluruh sistem, menerapkan pemrosesan protokol, perhitungan rute, kontrol penerusan, manajemen sistem, dan keamanan sistem.
• Modul jam lokal: menyediakan jam kerja untuk chip modul kontrol, dan modul manajemen dan pemantauan perangkat diLST7MPUE0000.
• Modul manajemen dan pemantauan perangkat: menyediakan fungsi modul bus jaringan area pengontrol (CAN) untuk memantauLST7MPUE0000dan mengelola modul bus CAN dari LPU.
• Modul catu daya: menyediakan catu daya untukLST7MPUE0000.
• Modul layanan bernilai tambah: menyediakan layanan yang ditingkatkan seperti operasi, administrasi dan pemeliharaan (OAM) dan deteksi penerusan dua arah (BFD)
• Fungsi dariLST7MPUE0000

• Fungsi	Keterangan
  Fungsi dasar	ItuLST7MPUE0000adalah unit kontrol dan manajemen sistem untukS12700E-4, S12700E-8, dan S12700E-12.Ini mengintegrasikan unit kontrol utama, unit jam, dan unit pemeliharaan sistem.
  OAM	ItuLST7MPUE0000mendukung fungsi OAM berikut: 802.1ag: mengidentifikasi, mendeteksi, dan mengirim paket pemeriksaan kontinuitas (CC). Multiprotocol Label Switching (MPLS OAM): mengidentifikasi, mendeteksi, dan mengirim paket MPLS OAM. OAM UNCFG_MEP.
  Penyimpanan	16 GB
  NAND Flash	2 GB Data konfigurasi sistem, file startup, paket perangkat lunak sistem, dan log sistem disimpan di NAND Flash secara default.
  Cadangan redundansi	1+1 siaga panas Papan kontrol utama adalah wajib untuk sakelar.Setiap sakelar harus dikonfigurasi dengan satu atau dua papan kontrol utama.Ketika satu papan kontrol utama dikonfigurasi untuk sakelar, papan kontrol utama dapat dipasang di salah satu slot papan kontrol utama sakelar.Ketika dua papan kontrol utama dikonfigurasi, dua papan kontrol utama bekerja dalam mode siaga panas untuk meningkatkan keandalan sakelar.Papan kontrol utama aktif dan siaga memantau status satu sama lain.Jika papan kontrol utama aktif gagal, papan kontrol utama siaga secara otomatis menjadi aktif untuk memastikan layanan tidak terputus.
  Pertukaran panas	Didukung Sebelum mengeluarkan kartu aktif, lakukan peralihan aktif/siaga.
