Gambaran umum
Huawei Compatible QSFP28-100G-SR4 adalah modul transceiver optik berkinerja tinggi yang dapat disisipkan panas yang dirancang untuk transmisi data jarak pendek di jaringan Ethernet 100 Gigabit (100GbE),cluster komputasi berkinerja tinggi (HPC), dan pusat data perusahaan. beroperasi di panjang gelombang nominal 850nm melalui serat multi-mode (MMF),modul ini memberikan jarak transmisi yang dapat diandalkan hingga 70 meter menggunakan serat OM3 atau hingga 100 meter menggunakan infrastruktur OM4/OM5.
Dilengkapi dengan antarmuka konektor optik laki-laki MPO-12 standar dan Digital Optical Monitoring (DOM/DDM) terintegrasi, transceiver ini menawarkan kompatibilitas mulus dengan switch Huawei, router,dan kartu antarmuka jaringan (NIC)Ini memberikan kepadatan tinggi, konsumsi daya rendah (biasanya kurang dari 2,5W), dan keandalan yang solid untuk interkoneksi optik modern.

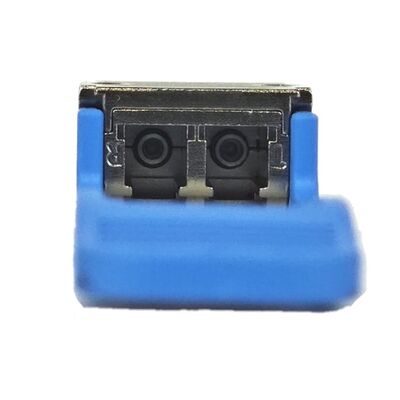

Gambar 1 menunjukkan panel depan QSFP28-100G-SR4.
Apa itu Huawei Compatible QSFP28-100G-SR4 Optical Transceiver?
QSFP28-100G-SR4 yang kompatibel dengan Huawei mewakili puncak rekayasa interkoneksi optik jarak pendek dengan kepadatan tinggi.Istilah QSFP28 (Quad Small Form-factor Pluggable 28) mengacu pada faktor bentuk industri standar yang dioptimalkan untuk kecepatan data 100G. Penunjukan SR4 menunjukkan arsitektur "Short Range" yang menggunakan 4 saluran transmisi dan penerimaan independen (lane).
Alih-alih mengarahkan data melalui serat tunggal, modul ini membagi aliran 100 Gbps agregat menjadi empat jalur terpisah, masing-masing beroperasi pada kecepatan baris 25.78125 Gbps menggunakan modulasi NRZ (Non-Return-to-Zero). Antarmuka membutuhkan konektor MPO / MTP 12-serat (khususnya menggunakan 4 jalur untuk transmisi, 4 jalur untuk penerimaan, dan meninggalkan pusat 4 serat yang tidak digunakan),menjadikan pilihan perangkat keras yang definitif untuk memigrasi jaringan lokal dari struktur 10G/40G lama ke pipa 100G kapasitas tinggi.
Mengapa Memilih Transceiver 100G SR4 Kompatibel Huawei Ini?
1. Integritas Lini Komando Huawei yang mulus
A primary barrier when deploying third-party optical modules is software locking or strict hardware validation protocols inside enterprise operating systems like Huawei VRP (Versatile Routing Platform)Transceiver kami yang kompatibel dengan Huawei menjalani verifikasi perangkat keras yang ketat dan spesialisasi pengkodean internal EEPROM.
Ketika dimasukkan ke dalam switch high-end seperti seri Huawei CloudEngine, sistem host langsung mengenali modul, membaca tabel parameter internal dengan sempurna,dan mengisi perintah antarmuka standar tanpa memicu peringatan "transceiver yang tidak didukung" atau keadaan penutupan port antarmuka.
2Konsumsi Daya Rendah Terdepan di Industri
Manajemen termal adalah metrik biaya operasi penting untuk infrastruktur pusat data berskala besar.Arsitektur QSFP28-100G-SR4 dirancang di sekitar array VCSEL 850nm (Vertical-Cavity Surface-Emitting Laser) yang sangat efisien dan chipset fotodetektor PIN khususHal ini memungkinkan transceiver untuk bekerja di bawah amplop daya yang sangat dioptimalkan, mempertahankan disipasi daya khas kurang dari 2,5 watt di seluruh ruang lingkup termal operasi,langsung diterjemahkan ke dalam biaya overhead pendinginan yang berkurang dan biaya operasi listrik yang lebih rendah (OpEx).
3. Integrated Digital Optical Monitoring (DOM)
Pemeliharaan jaringan real-time membutuhkan visibilitas granular ke dalam variabel lapisan fisik optik.Modul ini menggabungkan DOM standar (Digital Optical Monitoring) data feed sesuai dengan SFF-8636 perjanjian industriTeknisi jaringan dapat memantau diagnostik kritis secara real-time secara langsung melalui switch CLI, termasuk:
-
Tingkat daya transmisi optik (Tx) per saluran
-
Metrik sensitivitas daya penerimaan optik (Rx) per saluran
-
Suhu operasi modul internal
-
Distribusi arus bias laser
-
Pelacakan tegangan pasokan secara real-time
Cara Mengerahkan dan Menghubungkan Modul QSFP28-100G-SR4
Fiber Patch Cable dan Pilihan Konektivitas
Untuk membangun konektivitas tautan optik bebas kesalahan di seluruh baris jaringan Anda, sangat penting untuk mencocokkan transceiver dengan spesifikasi kabel serat yang benar:
-
Konektor MPO-12: Transceiver memiliki wadah optik MPO-12 laki-laki internal yang berisi pin penyelarasan.kabel fiber patch harus berakhir di konektor MPO-12/MTP-12 Wanita (tanpa pin).
-
Kelas Serat Kaca dan Skala Jarak:
-
Mengerahkan OM3 Multimode Fiber (MMF) untuk mencapai jarak transmisi 100G yang dapat diandalkan hingga 70 meter.
-
Mengerahkan OM4 atau OM5 Multimode Fiber (MMF) untuk membuka kemampuan jangkauan operasional penuh hingga 100 meter.
-
Polaritas optik:Penyebaran optik paralel 100G standar membutuhkan kabel polaritas MPO Tipe-B untuk menghubungkan port Transmit (Tx) Switch A dengan port Receive (Rx) Switch B.
Langkah-langkah tumpukan dan penyebaran dengan kepadatan tinggi
-
Berorientasi modul QSFP28 dengan hati-hati sehingga tombol penyelarasan pull-tab terintegrasi sejajar dengan slot orientasi fisik dari port switch Huawei host.
-
Perlahan-lahan geser transceiver ke port terbuka sampai Anda mendengar "klik" mekanik, menunjukkan unit terkunci ke dalam sangkar backplane aman.
-
Lepaskan tutup debu karet pelindung dari jendela optik transceiver dan kabel patch MPO-12 wanita.
-
Selaraskan kunci konektor MPO wanita dengan slot transceiver dan masukkan dengan kuat.Indikator link LED pada switch host harus transisi ke hijau padat dalam beberapa saat setelah optical handshakes selesai.
Spesifikasi Teknis Matriks
| Parameter Spesifikasi |
Nilai Teknik Rincian |
| Faktor Bentuk |
QSFP28 (Quad Small Form-factor Pluggable 28) |
| Kompatibilitas Data Rate |
103.125 Gbps Agregat (4 x 25,78 Gbps NRZ) |
| Spektrum panjang gelombang |
Pusat nominal 850 nm |
| Jenis pemancar optik |
850nm VCSEL Array |
| Jenis penerima optik |
Array fotodetektor PIN |
| Jangkauan Serat Maksimum |
70m di atas OM3 MMF / 100m di atas OM4 atau OM5 MMF |
| Port konektor optik |
MPO-12 Male (MTP-12 kompatibel, 12-serat) |
| Medium Kabel |
Fiber Multi-Mode (MMF) |
| Tegangan optik Tx (per jalur) |
-8,4 dBm sampai +2,4 dBm |
| Sensitivitas penerima Rx (per jalur) |
Kurang dari -10,3 dBm (BER 5E-5) |
| Batas atas overload penerima |
+2,4 dBm maksimum |
| Tegangan Pasokan Daya |
Kereta listrik standar 3.3V |
| Konsumsi Daya Maksimal |
Kurang dari 2,5 watt beban operasi maksimum |
| Digital Diagnostics (DOM) |
Terintegrasi sepenuhnya (SFF-8636 Selaras) |
| Jangkauan suhu operasi |
0°C sampai 70°C (32°F sampai 158°F) Kelas komersial |
| Protokol & Kepatuhan |
QSFP28 MSA, IEEE 802.3bm 100GBASE-SR4, RoHS |
Panduan Perbandingan Produk Transceiver Optik
Manajer pengadaan sering mengevaluasi jalur interkoneksi optik saat merancang kain kampus 100G dan agregasi server.Matriks produk di bawah ini menguraikan karakteristik kinerja pilihan 100G QSFP28 standar terhadap modul SR4 jarak pendek:
| Atribut Kinerja |
QSFP28-100G-SR4 (Model ini) |
QSFP28-100G-LR4 |
QSFP28-100G-CWDM4 |
| Tipe Serat Medium |
Fiber Multi-Mode (MMF) |
Serat Single-Mode (SMF) |
Serat Single-Mode (SMF) |
| Panjang gelombang optik |
850nm (Parallel) |
Band 1310nm (LAN-WDM) |
1271-1331nm (CWDM) |
| Konektor kabel |
MPO-12 (12-Fiber) |
LC Duplex (2-Fiber) |
LC Duplex (2-Fiber) |
| Jangkauan Operasi Maksimal |
100m (OM4) / 70m (OM3) |
10 Kilometer (10.000m) |
2 Kilometer (2.000m) |
| Amplop Daya |
Kurang dari 2,5 watt |
Kurang dari 3,5 watt |
Kurang dari 3,5 watt |
| Penugasan Tipikal |
Intra-Rack / Top-of-Rack ke Daun |
Antar Bangunan / Pusat Kampus |
Inter-Row / Across Data Center |
FAQ
T1: Apakah transceiver kompatibel pihak ketiga ini bekerja dengan sempurna di dalam saklar Huawei saya tanpa kesalahan perangkat lunak?
A: Ya, tentu saja. Modul QSFP28-100G-SR4 kami yang kompatibel dengan Huawei dimuat dengan kode sistem EEPROM yang disesuaikan yang dikonfigurasi khusus untuk sesuai dengan aturan perangkat lunak VRP Huawei.Ketika Anda menyebarkan modul ini ke switch Huawei (seperti seri CloudEngine 6800 atau 8800), ini menginisialisasi secara asli. switch mendaftarkan persis seperti merek modul asli, membuka integrasi CLI lengkap, telemetri pembacaan, dan operasi bebas kesalahan.
T2: Jenis kabel patch serat optik apa yang saya butuhkan untuk menghubungkan modul 100G SR4 ini?
A: Anda harus menggunakan kabel patch Multimode Fiber (MMF) (baik OM3, OM4, atau kaca kelas OM5) yang diakhiri dengan konektor MPO-12 Wanita di ujung transceiver.Konektor wanita diperlukan karena modul QSFP28 kami memiliki pin penyelarasan pria internalUntuk koneksi switch-to-switch standar, pastikan Anda memesan kabel MPO Polaritas Tipe-B untuk memastikan pemetaan jalur pemancar-to-receiver yang tepat.
T3: Bisakah saya memecah modul optik SR4 100G ini menjadi empat saluran 25G?
A: Ya. Karena standar 100GBASE-SR4 secara inheren bergantung pada 4 jalur paralel individu yang berjalan pada 25,78 Gbps, Anda dapat dengan mudah menjalankan konfigurasi breakout.Dengan menghubungkan wanita MPO-12 ke 4x Duplex LC multi-mode breakout harness kabel, Anda dapat mengarahkan sinyal ke empat port 25G SFP28 SR individu pada switch hilir atau kartu antarmuka jaringan.Anda hanya perlu memasukkan konfigurasi command port split atau breakout pada host switch port antarmuka Anda.
T4: Dukungan dan garansi purna jual yang komprehensif apa yang berlaku untuk modul ini?
A: Kami mendukung transceiver optik ini dengan garansi penggantian lanjutan 3 tahun yang terkemuka di industri.Dalam kasus langka bahwa modul mengalami degradasi optik atau kegagalan komponen internal dalam periode ini, tim logistik teknis kami mengkoordinasikan pertukaran produk yang cepat untuk meminimalkan downtime jaringan.menawarkan bantuan jarak jauh untuk verifikasi kompatibilitas, pemecahan masalah analisis DOM, dan pertanyaan konfigurasi breakout.
T5: Apa perbedaan struktural utama antara konektor MPO dan konektor MTP?
A: MPO (Multi-Fiber Push On) adalah nama standar industri internasional yang umum untuk jenis konektor multi-fiber ini.yang mewakili rekayasa, versi premium dari konektor MPO. Konektor MTP sepenuhnya kompatibel dengan antarmuka MPO standar tetapi memiliki peningkatan mekanis yang mengurangi kehilangan penyisipan, meminimalkan keausan wajah serat,dan mengoptimalkan stabilitas pegas fisik di seluruh siklus koneksi kepadatan tinggi.
T6: Apakah modul ini mendukung hot-swapping dalam kondisi jaringan langsung?
A: Ya, modul ini 100% hot-pluggable. Anda dapat memasukkan atau mengeluarkan transceiver dari setiap port switch Huawei operasional tanpa mematikan sistem, mengganggu port tetangga,atau memicu gangguan daya pada sistem backplaneHal ini memungkinkan Anda untuk meningkatkan kapasitas link atau mengganti komponen perangkat keras selama jam produksi tanpa perlu jadwal jaringan downtime jendela pemeliharaan.
Kesimpulan
Huawei Compatible QSFP28-100G-SR4 Optical Transceiver menawarkan kombinasi yang luar biasa dari kinerja tinggi, konsumsi daya rendah, dan efisiensi biaya untuk aplikasi 100GbE jarak pendek.Dengan mencocokkan kompatibilitas sistem Huawei yang sebenarnya dengan arsitektur optik paralel 850nm premium dan diagnostik DOM terintegrasi, modul ini menyediakan perusahaan dan jaringan pusat data dengan sangat dapat diandalkan, tinggi-densitas dasar link serat.
