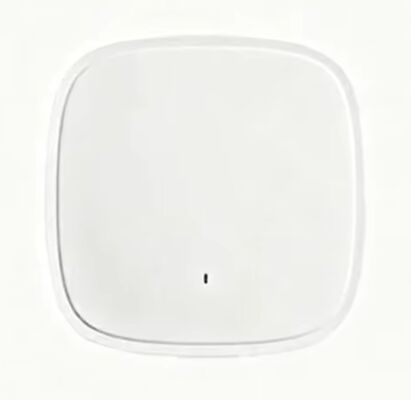

Titik Akses 9120AX, Antena Internal; Wi-Fi 6; 4x4:4 MIMO, Domain H C9120AXI-H

AIR-CT8540-K9

AIR-CT8540-1K-K9

C9800-40-K9

C9800-80-K9

C9120AXI-H Spesifikasi

. Cs Unified Wireless Network Software Release 8.9.x atau lebih baru

. Cs IOS ® XE Software Release 16.11 dengan AP Device Pack, atau yang lebih baru

. Cs Catalyst 9800 Series Wireless Controller

. Kontroler nirkabel seri Cs 3500, 5520, dan 8540 dan Kontroler nirkabel virtual Cs

. 4x4 MIMO dengan empat aliran spasial

Rasio Kombinasi Maksimal (MRC)

. 802.11n dan 802.11a/g

. Saluran 20 dan 40 MHz

. PHY kecepatan data hingga 890 Mbps (40 MHz dengan 5 GHz dan 20 MHz dengan 2,4 GHz)

. Aggregation paket: A-MPDU (mengirim dan menerima), A-MSDU (mengirim dan menerima)

. 802.11 Pemilihan Frekuensi Dinamis (DFS)

. Dukungan Keanekaragaman Pergeseran Siklik (CSD)

. 4x4 downlink MU-MIMO dengan empat aliran spasial

. MRC

. 802.11ac beamforming

. Saluran 20-, 40-, 80-, dan 160-MHz

. PHY kecepatan data hingga 3,47 Gbps (160 MHz dengan 5 GHz)

. Aggregation paket: A-MPDU (mengirim dan menerima), A-MSDU (mengirim dan menerima)

. 802.11 DFS

. Dukungan CSD

. 4x4 downlink MU-MIMO dengan empat aliran spasial

. Uplink/downlink OFDMA

. TWT

. Warna BSS

. MRC

. 802.11 axis beamforming

. Saluran 20-, 40-, 80-, dan 160-MHz

. PHY kecepatan data hingga 5,38 Gbps (160 MHz dengan 5 GHz dan 20 MHz dengan 2,4 GHz)

. Aggregation paket: A-MPDU (mengirim dan menerima), A-MSDU (mengirim dan menerima)

. 802.11 DFS

. Dukungan CSD

Radio fleksibel (baik pada 2,4 GHz atau pada 5 GHz)

. 2,4 GHz, gain puncak 4 dBi, antena internal, omnidirectional di azimuth

. 5 GHz, gain puncak 5 dBi, antena internal, omnidirectional di azimuth

Radio 5GHz khusus

. 5 GHz, gain puncak 4 dBi, antena internal, omnidirectional di azimuth

. Cs Catalyst 9120E Access Points disertifikasi untuk digunakan dengan gain antena hingga 6 dBi (2,4 GHz dan 5 GHz)

. Cs Catalyst 9120P Access Points) disertifikasi untuk digunakan dengan gain antena hingga 13 dBi (2,4 GHz dan 5 GHz) dengan antena AIR-ANT2513-P4M-N=

. Cs menawarkan pilihan antena yang paling luas di industri, memberikan cakupan yang optimal untuk berbagai skenario penyebaran

. Mendukung Antena Self-Identifiable (SIA) pada satu port RP-TNC

Hanya tersedia pada 9120E dan 9120P

Konektor multi RF kompak dengan antarmuka DART

. Membutuhkan konektor antena pintar AIR-CAB002-DART-R= 2 ft ketika digunakan dengan antena dengan konektor RP-TNC

Dibutuhkan ketika menjalankan radio fleksibel sebagai kedua 5-GHz melayani radio atau Wireless Security Monitoring radio

. 1x 100, 1000, 2500 Multigigabit Ethernet (RJ-45)

. Pelabuhan kontrol (RJ-45)

. USB 2.0 @ 3.75W (diaktifkan melalui perangkat lunak masa depan)

. 802.3at Power over Ethernet Plus (PoE+), 802.3bt Cs Universal PoE (Cs UPOE+, Cs UPOE ®)

. Cs power injector, AIR-PWRINJ6=

. 802.3af PoE

. Cs power injector, AIR-PWRINJ5= (Catatan: Injektor ini hanya mendukung 802.3af)

Cs Katalis 9120AXI

. suhu non-operasi (penyimpanan): -22° sampai 158° F (-30° sampai 70° C)

. Tes ketinggian nonoperasi (storage): 25 C, 15.000 ft.

. Suhu operasi: 32° sampai 122° F (0° sampai 50° C)

. kelembaban operasi: 10% sampai 90% (non-kondensasi)

. Uji ketinggian operasi: 40 C, 9843 ft.

. 2048 MB DRAM

. 1024 MB flash

2.4 GHz

. 23 dBm (200 mW)

. 20 dBm (100 mW)

. 17 dBm (50 mW)

. 14 dBm (25 mW)

. 11 dBm (12,5 mW)

. 8 dBm (6,25 mW)

. 5 dBm (3,13 mW)

. 2 dBm (1,56 mW)

. -1dBm (0,79mW)

. -4dBm ((0.39mW)

5 GHz

. 26 dBm (400 mW)

. 23 dBm (200 mW)

. 20 dBm (100 mW)

. 17 dBm (50 mW)

. 14 dBm (25 mW)

. 11 dBm (12,5 mW)

. 8 dBm (6,25 mW)

. 5 dBm (3,13 mW)

. 2 dBm (1,56 mW)

. -1dBm (0,79mW)

H (domain peraturan H):

. 2.412 sampai 2.472 GHz; 13 saluran
. 5.180 sampai 5.320 GHz; 8 saluran
. 5.745 sampai 5.825 GHz; 5 saluran
