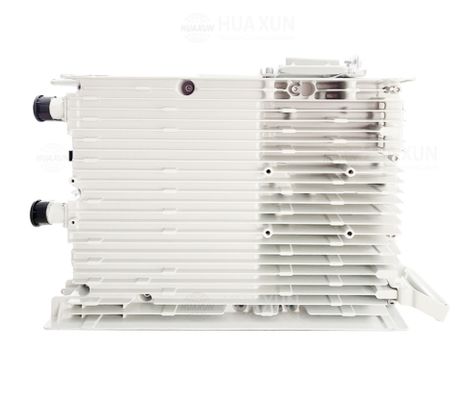

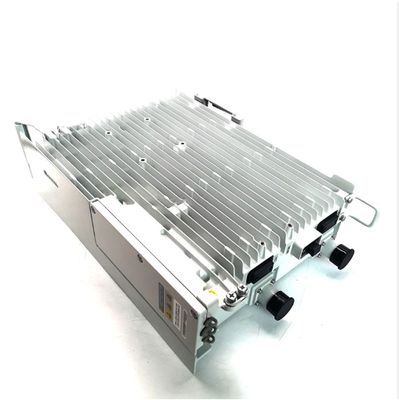

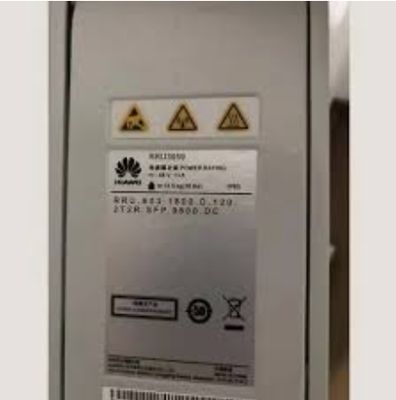

RRU3959/BBM/BYE/BPD Unit Radio Jarak Jauh Luar Ruangan Yang Ditenagai Oleh Kabinet Daya

Gambaran umum

Gambaran Umum & Fungsi

• RRU3959 (dan RRU3959w) adalahUnit radio jarak jauh luar ruangan(RRU) yang digunakan dalam arsitektur base station terdistribusi.

• Ini menangani fungsi RF: modulasi, demodulasi, menggabungkan / membagi sinyal baseband dan RF.

• Ini menggunakan teknik radio yang didefinisikan perangkat lunak (SDR), yang memungkinkan konfigurasi mode (multi-mode, multi-band) melalui perangkat lunak.

• Ini memiliki desain dual transmitter / dual receiver untuk meningkatkan daya / kapasitas output.

•

• Pelabuhan Fisik & Antarmuka
  Dari Tabel 1-1:

  • Port RF: 2 × konektor DIN (untuk sistem antena)

  • Pelabuhan CPRI: 2 × konektor DLC (menyambung ke BBU)

  • Pelabuhan catu daya: 1 konektor wanita (tipe press fit tanpa alat) yang memasok 48 V DC (rentang tegangan 36 V hingga 57 V)

  • Pelabuhan RET: 1 × DB9 (untuk Remote Control Unit, RCU)

  • Pelabuhan alarm: 1 × DB15 (untuk alarm eksternal)

  Band Frekuensi / IBW
  Dari tabel spesifikasi frekuensi:

  Varian / Tipe	RX (MHz)	TX (MHz)	IBW (MHz)
  RRU3959 P900	890 915	935 960	25
  RRU3959 E900	880 915	925 960	35
  RRU3959 1800	1710 1785	1805 1880	45
  RRU3959 2100	Tahun 1920 1980	2110 2170	60
  RRU3959w 1800	1710 1785	1805 1880	75

  Kapasitas (mode tunggal / multi-mode)

  • Di dalamMode GSM(900 / 1800), RRU3959 / 3959w mendukung hingga 8 TRX.

  • Di dalamUMTS(pada mode 900 / 2100):
    • Tanpa MIMO: hingga 6 operator
    • Dengan MIMO: hingga 4 operator

  • Di dalamLTE (FDD)modus:
    • RRU3959 (1800 MHz) mendukung 2 pembawa (bandwidth 1.4, 3, 5, 10, 15, 20 MHz)
    • RRU3959 (2100 MHz) mendukung 4 operator (bandwidth 5, 10, 15, 20 MHz)
    • RRU3959w mendukung 2 operator LTE (5, 10, 15, 20 MHz)

  • Kombinasi multi-mode (GSM + UMTS, GSM + LTE, UMTS + LTE, dll.) didukung (dalam batasan band)

  Sensitivitas penerima
  Dari tabel sensitivitas (Tabel 2-4)

  • GSM 900: 113,7 dBm (1 arah), 116,5 dBm (2 arah), 119,2 dBm (teoritis)

  • GSM 1800: 114,0 dBm (1 arah), 116,8 dBm (2 arah), 119,5 dBm (teoritis)

  • UMTS 900: 125,8 / 128,6 / 131,3 dBm

  • UMTS 2100: 126,1 / 128,9 / 131,6 dBm

  • LTE (FDD):
    • 900: 106,3 / 109,1 / 111,8 dBm
    • 1800: 106,6 / 109,4 / 112,1 dBm
    • 2100: 106,9 / 109,7 / 112,4 dBm

  Kekuatan output
  Dari berbagai tabel dan catatan:

  • Dalam mode GSM (900 / 1800), maksimum per operator adalah 60 W (tergantung lisensi).

  • Di bawah kondisi ketinggian, output dirating: pada 3.500-4500 m → 1 dB; pada 4.500-6.000 m → 2 dB.

  • Untuk operator LTE ganda, pencocokan kepadatan spektrum daya (PSD) dianjurkan (yaitu daya yang sama per bandwidth).

  • Output per operator tergantung pada mode (GSM, UMTS, LTE) dan jumlah operator (lihat tabel dalam dokumen)

  Konsumsi Daya & Input

  • Input: ¥48 V DC (¥36 V sampai ¥57 V)

  • RRU3959 / RRU3959w mendukung pasokan AC melalui modul AC/DC eksternal atau modul OPM15M.

  • Nilai konsumsi daya tipikal dan maksimum diukur pada 25 °C; variasi beban mempengaruhi konsumsi.

  Lingkungan & Spesifikasi Lainnya

  • Hal ini dirancang untuk instalasi di luar ruangan, dekat dengan antena.

  • Suhu operasi, perlindungan, dimensi mekanik, dll adalah bagian dari spesifikasi lengkap, tapi saya tidak mengekstrak semua dari sumber yang saya tinjau.

  •
