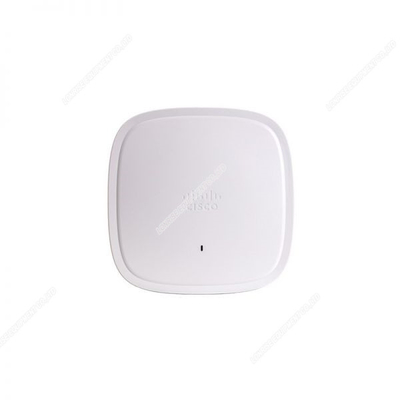

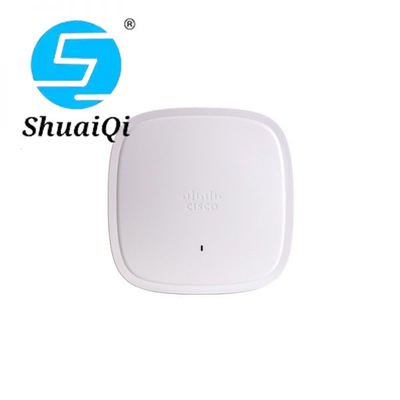

C9130AXI-H Baru Original Seri 9130AX Access Point titik akses nirkabel - Wi-Fi 6

C9130AXI-HSpesifikasi

Perangkat lunak

Katalis 9130AXI

• Cisco Unified Wireless Network Software Release 8.10.x atau lebih baru

• Cisco IOS®XE Software Release 16.12.1 dengan AP Device Pack, atau yang lebih baru

Kontroler LAN nirkabel yang didukung

• Cisco Catalyst 9800 Series Wireless Controllers

• Cisco 3504, 5520, dan 8540 Wireless Controller dan Cisco Virtual Wireless Controller

802.11n versi 2.0 (dan terkait) kemampuan

• 4x4 MIMO dengan empat aliran spasial

• Kombinasi Rasio Maksimal (MRC)

• 802.11n dan 802.11a/g

• Saluran 20 dan 40 MHz

• Tingkat data PHY hingga 1,5 Gbps (40 MHz dengan 5 GHz dan 20 MHz dengan 2,4 GHz)

• Agregasi paket: Aggregate MAC Protocol Data Unit (A-MPDU) (mengirim dan menerima), Aggregate MAC Service Data Unit (A-MSDU) (mengirim dan menerima)

• 802.11 Dynamic Frequency Selection (DFS)

• Dukungan Keanekaragaman Pergeseran Siklik (CSD)

802.11ac

• 8x8 downlink MU-MIMO dengan delapan aliran spasial

• MRC

• 802.11ac beamforming

• Saluran 20-, 40-, 80-, dan 160-MHz

• Tingkat data PHY hingga 6,9 Gbps (160 MHz dengan 5 GHz)

• Agregasi paket: A-MPDU (mengirim dan menerima), A-MSDU (mengirim dan menerima)

• 802.11 DFS

• Dukungan CSD

• Dukungan WPA3

802.11ax

• 8x8 uplink/downlink MU-MIMO dengan delapan aliran spasial

• OFDMA Uplink/Downlink

• TWT

• Pewarnaan BSS

• MRC

• 802.11ax beamforming

• Saluran 20-, 40-, 80-, dan 160-MHz

• Tingkat data PHY hingga 10 Gbps (160 MHz dengan 5 GHz dan 20 MHz dengan 2,4 GHz)

• Agregasi paket: A-MPDU (mengirim dan menerima), A-MSDU (mengirim dan menerima)

• 802.11 DFS

• Dukungan CSD

• Dukungan WPA3

Antena terintegrasi

• 2,4 GHz: Peningkatan puncak 4 dBi, antena internal, omnidirectional di azimuth

• 5 GHz: Peningkatan puncak 6 dBi, antena internal, omnidirectional di azimuth

Antena eksternal dengan konektor antena Smart

• Cisco Catalyst 9130AXE Access Point disertifikasi untuk digunakan dengan gain antena hingga 13 dBi (2,4 GHz dan 5 GHz)

• Cisco menawarkan pilihan antena yang paling luas di industri, memberikan cakupan optimal untuk berbagai skenario penyebaran

• Mendukung Anten Self-Identifiable (SIA) pada konektor antena Smart

• Konektor antena pintar adalah konektor multi-RF kompak dengan antarmuka 8-DART

• Membutuhkan konektor antena cerdas AIR-CAB002-D8-R= 2-fppt ketika digunakan dengan antena dengan konektor RP-TNC

• Membutuhkan konektor antena pintar AIR-CAB003-D8-N= 3 kaki ketika digunakan dengan antena AIR-ANT2513P4M-N=

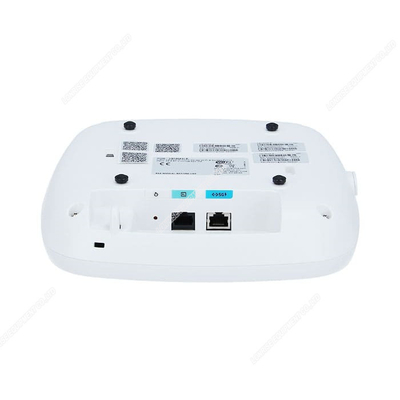

Antarmuka

• 1x 100, 1000, 2500, 5000 Multigigabit Ethernet (RJ-45)️IEEE 802.3bz

• Pelabuhan konsol manajemen (RJ-45)

• USB 2.0 pada 4.5W (diaktifkan melalui perangkat lunak masa depan)

Indikator

Dimensi (W x L x H)

• Titik akses (tanpa kurung pemasangan):

- C9130AXI: 8,9 x 8,9 x 1,88 inci (22,6 x 22,6 x 4,8 cm)

Lingkungan

Cisco Catalyst 9130AXI

• Suhu tidak beroperasi (penyimpanan): -22°sampai 158°F (-30°sampai 70°C)

• Uji ketinggian tidak beroperasi (storage): 25̊C, 15.000 ft (4600 m)

• Suhu operasi: 32°sampai 122°F (0°sampai 50°C)

• Kelembaban operasi: 10% sampai 90% (non-kondensasi)

• Uji ketinggian operasi: 40̊C, 9843 ft (3000 m)

Catatan: Ketika suhu operasi lingkungan melebihi 40 °C°C, titik akses akan beralih dari 8x8 ke 4x4 pada radio 5 GHz, Ethernet uplink akan diturunkan menjadi 1 Gigabit Ethernet; Namun, antarmuka USB akan tetap diaktifkan.

Memori sistem

• 2048 MB DRAM

• 1024 MB flash

Pengaturan daya transmisi yang tersedia

2.4 GHz

• 23 dBm (200 mW)

• 20 dBm (100 mW)

• 17 dBm (50 mW)

• 14 dBm (25 mW)

• 11 dBm (12,5 mW)

• 8 dBm (6,25 mW)

• 5 dBm (3,13 mW)

• 2 dBm (1,56 mW)

• -1 dBm (0,79 mW)

• -4 dBm ((0.39 mW)

5 GHz

• 26 dBm (400 mW)

• 23 dBm (200 mW)

• 20 dBm (100 mW)

• 17 dBm (50 mW)

• 14 dBm (25 mW)

• 11 dBm (12,5 mW)

• 8 dBm (6,25 mW)

• 5 dBm (3,13 mW)

• 2 dBm (1,56 mW)

• -1 dBm (0,79 mW)

Jumlah maksimum saluran yang tidak tumpang tindih

2.4 GHz

• 802.11b/g:

- 20 MHz: 3

• 802.11n:

- 20 MHz: 3

• 802.11ax:

- 20 MHz: 3

5 GHz

• 802.11a:

- 20 MHz: 26 FCC, 16 EU

• 802.11n:

- 20 MHz: 26 FCC, 16 EU

- 40 MHz: 12 FCC, 7 EU

• 802.11ac/ax:

- 20 MHz: 26 FCC, 16 EU

- 40 MHz: 12 FCC, 7 EU

- 80 MHz: 5 FCC, 3 EU

- 160 MHz 2 FCC, 1 UE

Catatan: Ini bervariasi menurut domain peraturan.

• Keamanan:

- IEC 60950-1

- EN 60950-1

- UL 60950-1

- CAN/CSA-C22.2 Nomor 60950-1

- AS/NZS60950.1

- UL 2043

- Peralatan Kelas III

• Emisi:

- CISPR 32 (revisi 2015)

- EN 55032 (revisi 2012/AC:2013)

- EN 55032 (revisi 2015)

- EN61000-3-2 (revisi 2014)

- EN61000-3-3 (revisi 2013)

- KN61000-3-2

- KN61000-3-3

- AS/NZS CISPR 32 Kelas B (rev. 2015)

- 47 CFR FCC Bagian 15B

- ICES-003 (Rev. 2016 Issue 6, Kelas B)

- VCCI-CISPR 32

- CNS (rev. 13438)

- KN-32

- QCVN 118:2018/BTTTT

• Kekebalan:

- CISPR 24 (rev. 2010)

- EN 55024 + AMD 1 ((rev. 2010)

- EN 55035: 2017

- KN35

• Emisi dan kekebalan:

- EN 301 489-1 (v2.1.1 2017-02)

- EN 301 489-17 (v3.1.1 2017-02)

- QCVN (18:2014)

- QCVN 112:2017/BTTTT

- KN 489-1

- KN 489-17

- EN 60601-1-2:2015

- EN 61000-6-1: 2007

• Radio:

- EN 300 328 (v2.1.1)

- EN 301 893 (v2.1.1)

- AS/NZS 4268 (revisi 2017)

- 47 CFR FCC Bagian 15C, 15.247, 15.407

- RSP-100

- RSS-GEN

- RSS-247

- China peraturan SRRC

- LP0002 (rev 2018.1.10)

- Jepang Std. 33a, Std. 66, dan Std. 71

• Keamanan RF:

- EN 50385 (revisi Agustus 2002)

- ARPANSA

- AS/NZS 2772 (rev. 2016)

- EN 62209-1 (revisi 2016)

- EN 62209-2 (revisi 2010)

- 47 CFR Bagian 1.1310 dan 2.1091

- RSS-102

• Standar IEEE:

- IEEE 802.3

- IEEE 802.3ab

- IEEE 802.3af/at

- IEEE 802.11a/b/g/n/ac/ax

- IEEE 802.11h, 802.11d

• Keamanan:

- 802.11i, Wi-Fi Protected Access 2 (WPA2), WPA3

- 802.1X

- Standar Enkripsi Lanjutan (AES)

• Tipe Protokol Otentikasi yang Dapat Diekstensi (EAP):

- EAP- Transport Layer Security (TLS)

- EAP-Tunnelled TLS (TTLS) atau Microsoft Challenge Handshake Authentication Protocol (MSCHAP) v2

- PPE yang dilindungi (PEAP) v0 atau PPE-MSCHAP v2

- Otentikasi EAP-Fleksibel melalui Secure Tunneling (EAP-FAST)

- PEAP v1 atau EAP-Generic Token Card (GTC)

- EAP-Subscriber Identity Module (SIM)
