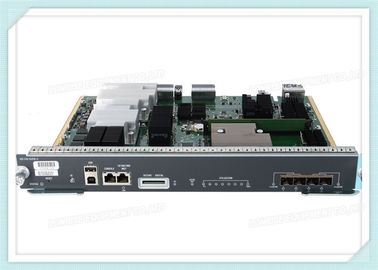

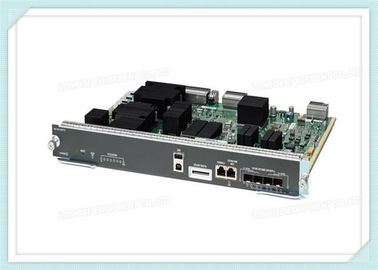

WS-X45-SUP8L-E= Cisco Catalyst 4500-X Switch Module Supervisor 8L-E 560 Gbps.

WS-X45-SUP8L-E= Spesifikasi

Fitur

STATUS LED

LED status menunjukkan kondisi mesin pengawas saat ini dan status perangkat lunak saat ini.

Saklar RESET (dihapus)

Saklar RESET digunakan untuk mengatur ulang dan memulai kembali saklar.

UID LED dan kombinasi switch

LED biru dapat dihidupkan baik dengan menekan UID switch pada panel depan atau melalui perangkat lunak.

Tujuan utama dari suar LED adalah untuk memungkinkan identifikasi dari lokasi jarak jauh selama konfigurasi atau pemecahan masalah.

Kemampuan untuk menyalakan / mematikan LED dengan menekan saklar memungkinkan Anda untuk berjalan ke sisi lain dari rak yang penuh dan mengidentifikasi saklar.Menekan saklar LED suar biru mengaktifkan dan mematikan LED suar.

Port USB

Port USB didukung.

Pelabuhan CONSOLE (konektor RJ-45)

Ini adalah port 10/100/1000 yang menggunakan konektor RJ-45. Port konsol memungkinkan Anda mengakses switch baik secara lokal (dengan terminal konsol) atau melalui modem (jauh).Pelabuhan memiliki konektor RJ-45. Port konsol memungkinkan Anda untuk melakukan fungsi berikut:

Mengkonfigurasi saklar dari CLI

Memantau statistik dan kesalahan jaringan

Mengkonfigurasi parameter agen SNMP

Port 10/100/1000 MGT (konektor RJ-45)

Port manajemen Ethernet adalah port host Layer 3 yang dapat Anda sambungkan ke PC. Anda dapat menggunakan port manajemen Ethernet alih-alih port konsol switch untuk manajemen jaringan.Saat mengelola switch, menghubungkan PC ke port manajemen Ethernet pada switch Catalyst 4500 E-series.

LINK LED (Port Manajemen)

Port 10/100/1000 MGT memiliki LED link yang terkait dengannya.

Slot DIGITAL yang aman

Antarmuka kartu memori Secure Data (SD) standar disediakan di panel depan.

LED SD

LED SD menunjukkan status slot kartu memori SD saat ini.

LED SUP Aktif

LED mesin pengawas aktif menunjukkan apakah mesin pengawas aktif atau dalam modus siaga dalam konfigurasi mesin pengawas redundan.

Lampu LED PENGGUNAAN

Delapan LED menunjukkan (sebagai persentase perkiraan) beban lalu lintas saat ini di atas backplane.

1G/10G UPLINKS (SFP/SFP+) port.

Supervisor Engine 8L-E memiliki empat port 1-G atau 10-G yang menggunakan transceiver SFP (small form-factor pluggable) atau transceiver SFP+.

LED port uplink

LED port uplink menampilkan status dan aktivitas port uplink.

Supervisor Engine 8L-E LED Panel Depan √ Warna dan Makna

Status

Menunjukkan status mesin pengawas:

Hijau √ Semua tes diagnostik telah lulus.

Oranye ̊Sistem boot atau tes diagnostik sedang berlangsung.

Tes diagnostik RED-A gagal.

Matikan  Mesin pengawas tidak aktif atau tidak dihidupkan.

LINK

Menunjukkan status port manajemen Ethernet 10/100/1000 BASE-T:

Hijau √ Hubungan sudah beroperasi.

Off ✓ Tidak ada sinyal yang terdeteksi, atau ada kegagalan konfigurasi link, atau link dinonaktifkan oleh pengguna.

SD

Menunjukkan status port digital aman:

Kartu SD hijau dimasukkan.

Kartu SD Off telah dihapus, atau kartu SD rusak.

SUP Aktif

Menunjukkan apakah Supervisor Engine aktif atau dalam mode siaga:

Green  Supervisor engine aktif (dalam konfigurasi supervisor engine redundant)

Off~Supervisor engine dalam mode siaga (dalam konfigurasi supervisor engine redundant)

PENGGUNAAN

Ketika saklar beroperasi, delapan LED pemanfaatan menunjukkan beban lalu lintas saat ini di atas backplane sebagai nilai persentase yang mendekati.5% dari beban.

Status port Uplink

Menunjukkan status port uplink:

Hijau √ Hubungan sudah beroperasi.

Oranye link ini dinonaktifkan oleh pengguna

Berkedip oranye  Uji daya sendiri menunjukkan port yang rusak.

Off ✓ Tidak ada sinyal yang terdeteksi atau ada kegagalan konfigurasi link.

Pelabuhan Uplink aktif

Dua LED di panel depan menunjukkan aktivitas port uplink:

1-2 ACTIVE menunjukkan bahwa port 1 dan 2 aktif

3-4 ACTIVE menunjukkan bahwa port 3 dan 4 aktif

Dalam konfigurasi mesin pengawas mandiri, semua empat port uplink aktif; semua LED ACTIVE menyala hijau.

Dalam konfigurasi mesin pengawas yang berlebihan, hanya 1-2 LED ACTIVE yang menyala hijau.
